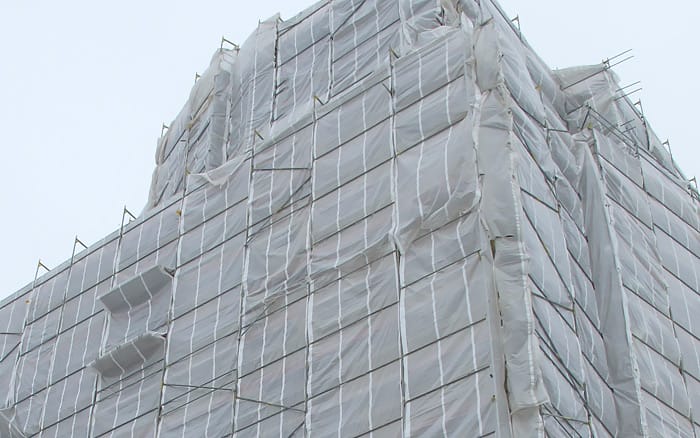

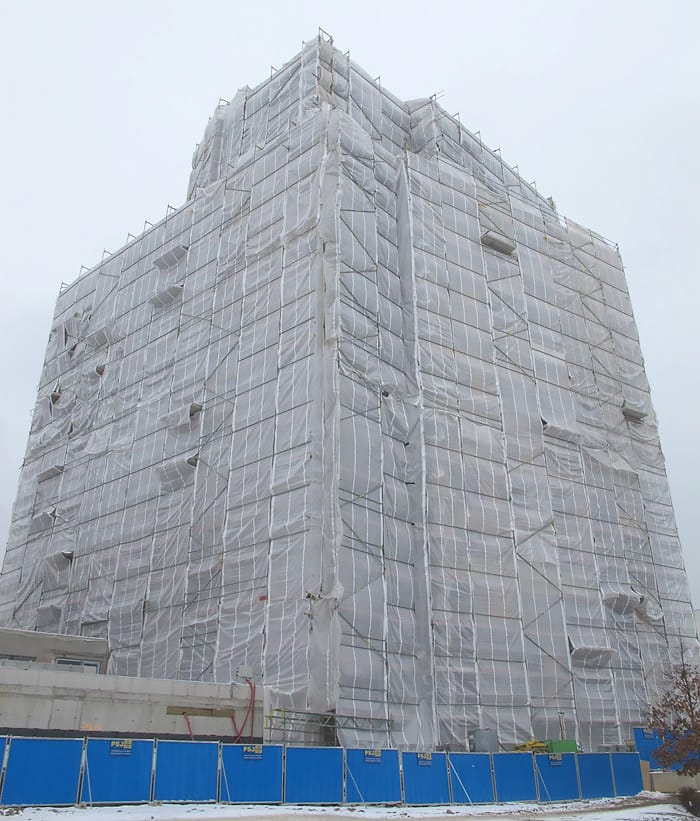

Pri výstavbe bytového domu v Prahe – Stodůlkách bolo fasádne lešenie doplnené termo zatepľovacou ochrannou plachtou, ktorá vytvorila chránený pracovný priestor pozdĺž fasády a umožnila obmedziť vplyv nepriaznivých klimatických podmienok na priebeh stavebných prác.
Použitá plachta bola tvorená uzavretou bublinkovou fóliou s PP výstužnou mriežkou a integrovanými spevňujúcimi a kotviacimi pásmi. Vďaka tejto konštrukcii slúžila nielen ako ochrana pred dažďom, snehom a vetrom, ale zároveň pomáhala obmedzovať tepelné straty z pracovného priestoru medzi fasádou a lešením.
Zatepľovacia plachta na práce na fasáde
Zaplachtovanie lešenia sa používa najmä tam, kde treba vytvoriť stabilnejšie podmienky na vykonávanie fasádnych prác a obmedziť priame pôsobenie počasia.
Pri zatepľovaní a ďalších technologicky citlivých prácach môže ochranná plachta výrazne pomôcť pri ochrane pracovnej plochy pred vetrom, dažďom, snehom a nízkymi teplotami. V kombinácii s vhodným spôsobom temperovania možno vytvoriť chránený pracovný priestor a predĺžiť obdobie, v ktorom je možné niektoré stavebné práce bezpečne a technologicky správne vykonávať.
Použitá termo plachta mala podľa špecifikácie realizácie súčiniteľ prechodu tepla k = 3,7 W/m²K a teplotnú stabilitu v rozsahu −40 až +80 °C.
Zaplachtovanie zásadne mení zaťaženie lešenia vetrom
Z technického hľadiska je dôležité, že zaplachtované lešenie nemožno posudzovať rovnako ako nezakryté fasádne lešenie.
Plná ochranná plachta prakticky uzatvára čelnú plochu konštrukcie a výrazne zväčšuje plochu, na ktorú pôsobí vietor. Zaplachtovanie preto podstatne mení zaťaženie celej lešenárskej konštrukcie a kladie vyššie nároky najmä na jej kotvenie, stuženie a celkovú priestorovú stabilitu.
Montážny návod ALFIX preto rozlišuje varianty vyhotovenia podľa priepustnosti fasády a podľa toho, či je lešenie zakryté sieťou alebo fóliou. Pri lešení zakrytom plachtou sa používajú aj kotvy určené na prenos tlakových síl a musí sa dodržať príslušná schéma kotvenia.
Ochrannú plachtu teda nemožno chápať len ako príslušenstvo pripevnené na hotové lešenie. Jej použitie musí byť zohľadnené už pri návrhu celej lešenárskej konštrukcie.
Správne kotvenie zaplachtovaného lešenia
Pri zaplachtovanom fasádnom lešení je kotvenie jedným z rozhodujúcich prvkov bezpečnosti.
Kotvy prenášajú sily pôsobiace na konštrukciu do nosnej časti objektu. Pri zakrytí lešenia plachtou vznikajú v dôsledku pôsobenia vetra podstatne väčšie tlakové a ťahové sily ako pri otvorenej konštrukcii.
Je preto potrebné zvoliť zodpovedajúci raster kotvenia, typ kotvenia a spôsob stuženia podľa systému lešenia, výšky konštrukcie, typu fasády, miery jej otvorenosti a druhu použitého zakrytia.
Pri systémovom fasádnom lešení ALFIX sú pre zaplachtované varianty stanovené konkrétne spôsoby kotvenia a podmienky vyhotovenia.
Integrované kotviace a spevňujúce pásy plachty
Použitá termo plachta bola vybavená integrovanými spevňujúcimi a kotviacimi pásmi, ktoré umožňujú jej systematické uchytenie ku konštrukcii lešenia.
Rozmer jedného pásu plachty bol 2,7 × 20 m, teda 54 m². Udávaná pevnosť materiálu bola 700/700 N na 5 cm a pevnosť v kotviacom oku 900 N.
Správne a rovnomerné uchytenie plachty je dôležité nielen pre jej funkčnosť, ale aj pre bezpečný prenos zaťaženia od vetra do lešenárskej konštrukcie. Voľné alebo nedostatočne upevnené časti plachty by mohli pri vetre vytvárať nežiaduce dynamické účinky.
Ochrana pracovného priestoru pred nepriaznivým počasím
Hlavným praktickým prínosom termo plachty je vytvorenie chráneného priestoru medzi lešením a fasádou.
Plachta obmedzuje priame prúdenie vetra, chráni pracovníkov aj rozpracovanú fasádu pred zrážkami a pomáha znížiť únik tepla z pracovného priestoru. To je výhodné najmä pri technologických procesoch citlivých na teplotu a vlhkosť.
Zakrytie fasádneho lešenia tak môže prispieť k lepšej kontinuite stavebných prác a znížiť závislosť realizácie od krátkodobých zmien počasia.
Vždy je však potrebné rešpektovať technologické podmienky konkrétneho materiálu – samotné zaplachtovanie neznamená, že možno napríklad omietkové alebo lepiace hmoty nanášať pri ľubovoľnej vonkajšej teplote.
Ochranné a termo plachty na fasádne lešenie
Ochranné plachty sú praktickým doplnkom fasádneho lešenia najmä pri:
- zatepľovaní a rekonštrukciách fasád,
- práci v chladnejšom období,
- ochrane stavby pred dažďom a snehom,
- obmedzení pôsobenia vetra na pracovný priestor,
- požiadavke na vytvorenie uzavretejšieho pracovného prostredia.
Súčasná ponuka ALFIX zahŕňa ochranné a termo plachty s výstužnou mriežkou a integrovanými kotviacimi pásmi určené práve na zakrytie lešenárskych konštrukcií.
Realizácia v Prahe – Stodůlkách je dobrým príkladom toho, že ochranná plachta nie je len ochranou pracovníkov pred počasím, ale súčasťou technického riešenia celého lešenia. Pri správnom návrhu môže výrazne zlepšiť pracovné podmienky na fasáde, zároveň však vyžaduje zodpovedajúce riešenie kotvenia, stuženia a stability konštrukcie.
Parametre realizácie
- Stavba: bytový dom
- Lokalita: Praha – Stodůlky, Česká republika
- Typ konštrukcie: fasádne lešenie s termo ochrannou plachtou
- Použitá plachta: polaminovaná bublinková fólia s PP výstužnou mriežkou
- Rozmer plachty: 2,7 × 20 m / 54 m²
- Pevnosť: 700/700 N / 5 cm
- Pevnosť v oku: 900 N
- Súčiniteľ prechodu tepla: k = 3,7 W/m²K
- Teplotná stabilita: −40 až +80 °C
- UV stabilita: minimálne 3 roky
- Hlavný prínos riešenia: ochrana pracovného priestoru pred vetrom, dažďom, snehom a chladom a obmedzenie tepelných strát pri fasádnych prácach
Zatepľovacie a ochranné plachty podľa potreby kombinujeme aj s prenájmom fasádneho lešenia ALFIX.
