Návod na montáž a použitie
ALUFIX 70

Stabilita

Musí byť skontrolovaná dostatočná nosnosť podkladu a musia byť použité podložky vhodné na rozloženie zaťaženia, napr. drevené dosky 50 x 32 cm s minimálnou hrúbkou 4,5 cm. Univerzálna a kombinovaná podložka pre závitové vretenové pätky zaručuje bezpečný a nekĺzavý podstavec, ale nemá žiadny účinok na rozloženie zaťaženia na povrchy, ktoré nie sú dostatočne stabilné. Sú vyrobené z odolného plastu. Tieto jasne viditeľné podložky a krycie kryty sú v miestach verejnej dopravy veľmi viditeľné a pomáhajú zabrániť nehodám.

Preprava komponentov lešenia

Pre lešenie s výškou viac ako 3 poschodia lešenia (okrem rodinných domov) alebo v prípade dĺžky lešenia do 10 m a výšky lešenia minimálne 14 m je vhodné používať pracovné zariadenia na zdvíhanie bremien, ako sú žeriavy, elektrické navijaky alebo ručne ovládané lanové kladky. V poliach lešenia, v ktorých sa vertikálna doprava prvkov lešenia vykonáva ručne, musia byť v spodných úrovniach lešenia obe zábradlia. Ručná vertikálna preprava musí byť vykonaná tak, aby osoby v nižších poschodiach lešenia boli vždy o 1 poschodie nižšie od montážneho poschodia.

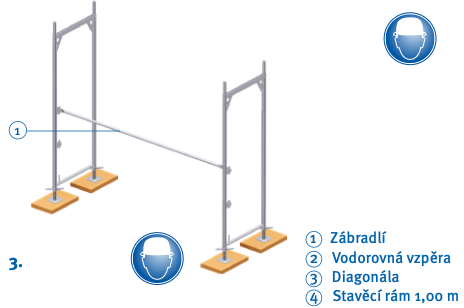

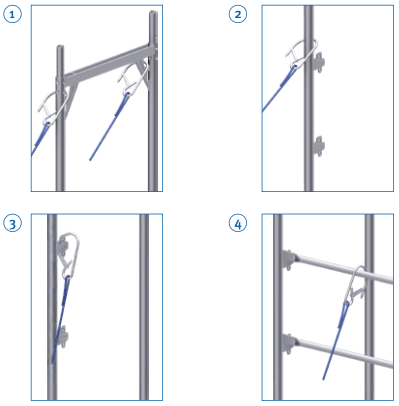

4.1 Montáž prvého poľa lešenia

1. Lešenie smie byť postavené len na dostatočne stabilnom podklade. Ak je terén nedostatočne stabilný, musia sa použiť podkladné roznášacie podložky. Každý spodný stavací rám musí byť opatrený vretenovou pätkou. Základnú vretenovú pätku je možné spravidla vytočiť maximálne až o 0,25 m. Väčšie vretenové pätky je možné vytočiť viac, ak je ich nosnosť overená. Je potrebné dodržiavať pokyny pre príslušný typ vretenovej pätky.

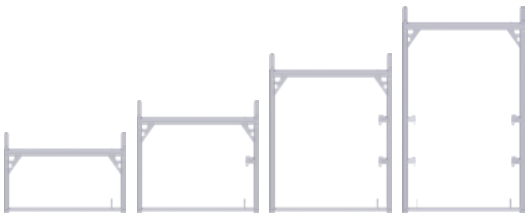

2. V prípade šikmého terénu pri zakladaní, rozdielnych výškových úrovní terénu a na dosiahnutie určitých výšok podláh lešenia je možné použiť stavacie rámy s výškou 0,66 m alebo 1,00 m (pozri obr. 2). Ak máme pripojiť k poľu, ktoré je opatrené diagonálami, pole, ktoré je pod úrovňou tohto poľa, a podlahy by mali byť v rovnakej rovine a ak sú tam použité krátke rámy s výškou 0,67 m alebo 1,00 m, musí byť toto pole opatrené tiež diagonálami (napr. lešenárska rúrka s dvomi otočnými spojkami a vodorovná vzpera).

3. Stavacie rámy alebo prechodové rámy je potrebné umiestniť zvislo a v zamýšľanej vzdialenosti od fasády na podkladné dosky a vretenové pätky a zaistiť ich proti pádu osadením horného zábradlia.

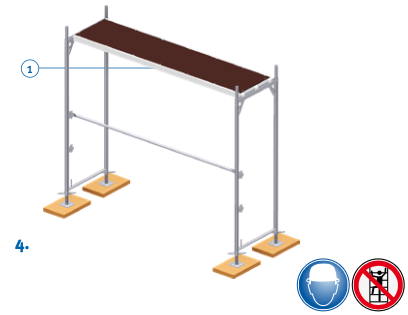

4. Do horného U-profilu stavacích rámov sa zaháknu podlahy. Do stavacích rámov so šírkou 0,73 m musia byť zaháknuté dve podlahy (šírka 0,32 m) alebo jedna podlaha (šírka 0,60 m) (pozri obr. 4). Pri použití prechodových rámov musia byť podlahy osadené po celej šírke, t. j. štyri úzke alebo dve široké podlahy. Všetky podlahy je možné použiť v triede zaťaženia 3.



   Typ rámu	0,32 m podlážka	0,60 m podlážka
   Stavací rám 0,73 m	0x	0x
   	2x	1x
   Stavací rám 1,09 m	3x	0x
   	1x	1x
   Podchodný rám	4x	0x
   	2x	1x
   	0x	2x

5. Na vonkajšej strane lešenia musí byť namontovaná diagonála ako pozdĺžne stuženie. Za týmto účelom vložte tvarovaný koniec diagonály do otvoru vo výstužnom trojuholníkovom stužení stavacieho rámu a potom sklopte diagonálu nadol, kým nebude možné pripevniť polospojku, ktorá je súčasťou diagonály, na vonkajšiu stojku protiľahlého rámu. V tomto poli musí byť vodorovná vzpera nainštalovaná aj na vonkajšej strane lešenia, nad spodnou pozdĺžnou vzperou (pozri obr. 5). Pri jednotlivých variantoch montáže môžu byť diagonály a vodorovné vzpery namontované aj na vnútornej strane lešenia.

6. Prvé pole lešenia musí byť vyrovnané zvislo a vodorovne a musí byť skontrolovaná vzdialenosť medzi stenou a hranou podlahy, najviac 0,25 m.

4.2 Stavba ďalších polí lešenia

Spojky

Spojky sú často jediným nosným prvkom, ako je to napríklad pri konzolách. Aby ste predišli nehodám, majte na pamäti nasledujúce:

• Pred inštaláciou musia byť spojky skontrolované, či nie sú poško-
  dené, napr. na závite
• V prípade potreby musia byť spojky opravené, aby boli vždy čisté
  a dalo sa s nimi ľahko manipulovať
• Spojky so skrutkou a maticou musia byť utiahnuté krútiacim momen-
  tom 50 Nm ± 10 %
• Spojky so skrutkou a maticou musia byť utiahnuté krútiacim momen-
  tom 50 Nm ± 10 %

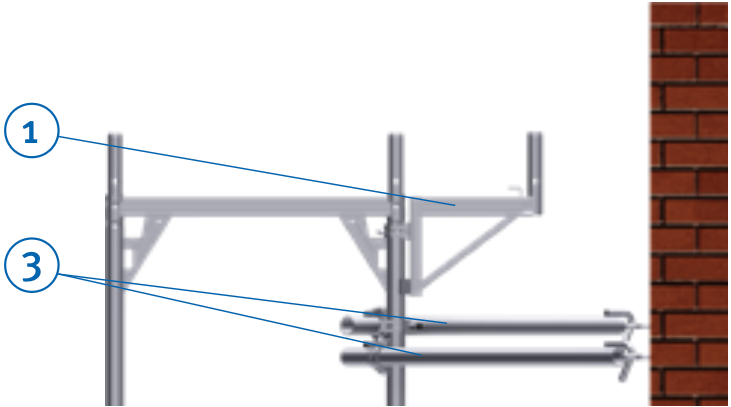

Kotvenie lešenia

Na ukotvenie lešenia k fasáde sú k dispozícii nasledujúce možnosti:

Na prenos ťahových a tlakových síl v pravom uhle k fasáde sa používajú lešenárske kotvy, ktoré sú pripevnené do otvoru vo výstužnom trojuholníkovom plechu stavacieho rámu pomocou pevných spojok alebo – pokiaľ je lešenie opatrené vnútornými konzolami – pod týmto výstužným trojuholníkovým plechom na stojku stavacieho rámu. Rýchlokotva funguje rovnako.

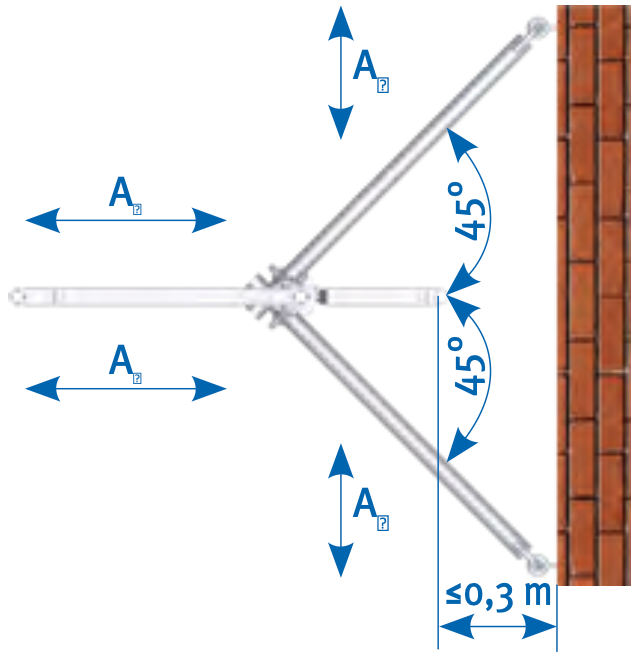

Pri lešení zakrytom plachtou sa používajú aj kotvy, ktoré prenášajú iba tlakové sily. V takom prípade sú kotvy inštalované tak, že konce kotiev, kde nie sú háky, sú zapreté do fasády. Trojuholníkové kotvy umožňujú prenášať pravouhlé kotevné sily aj rovnobežné s fasádou. Sú tvorené dvojicami lešenárskych kotiev usporiadaných do tvaru písmena V, ktoré sú pripojené k vnútornej stojke stavacieho rámu v uhle približne 45 °. V jednotlivých prípadoch sú povolené pripojenia až 0,4 m pod horným priečnym U-profilom.

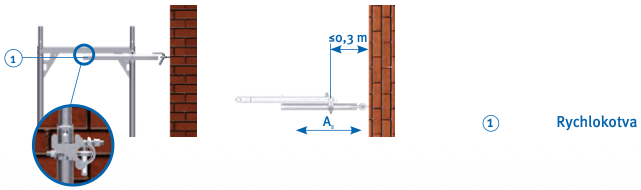

Rýchlokotva

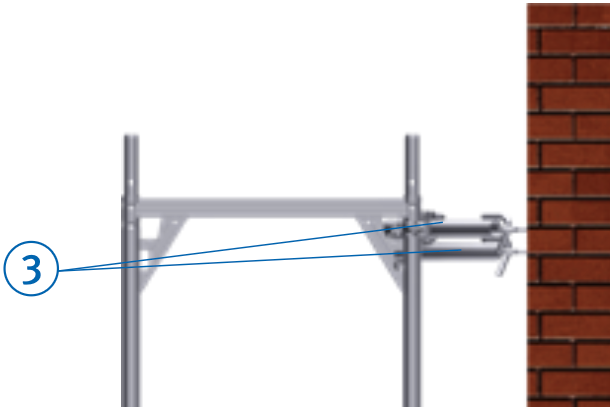

Kotva lešenia

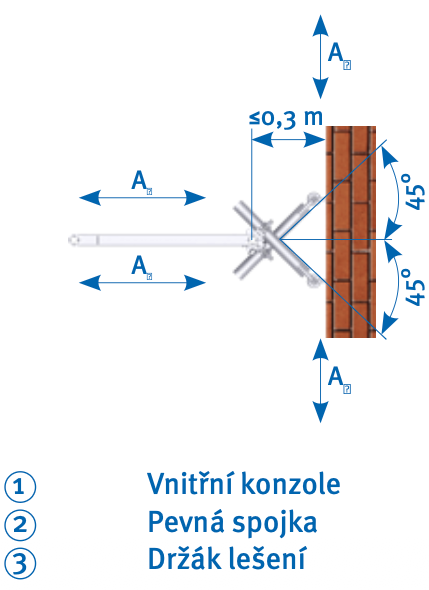

Trojuholníková kotva

Kotevná opera proti silám na tlak

4.4 Vyhotovenie rohov

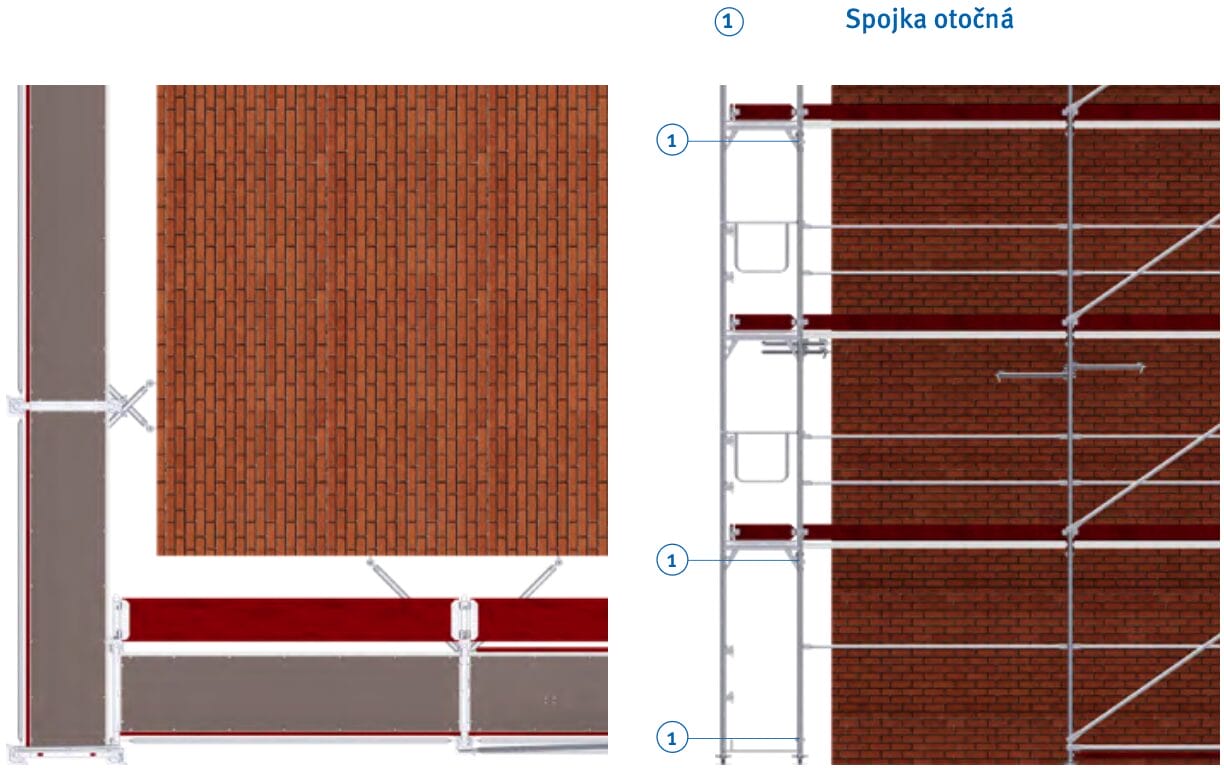

4.4.1 Vonkajšie rohy

Roh budovy je vytvorený z lešenia tak, ako je znázornené na obrázku (pozri nižšie). Dva stavacie rámy sú spojené v uhle 90 ° dvoma otočnými spojkami – jedna otočná spojka je umiestnená do otvoru vo výstužnom trojuholníkovom plechu stavacieho rámu. Druhá otočná spojka je pripevnená na stojke stavacieho rámu nad vretenovú pätku. V ďalšom priebehu montáže sú tieto stojky stavacích rámov opäť spojené otočnou spojkou vo výške 4 m. Stojky susedných stavacích rámov sa kotvia trojuholníkovými kotvami vo výške 4 m.

Podrobné informácie o kotvení a vystužení pozri štandardné údaje v kapitole 5.

4.5 Prechod po rebríku

Pred začatím prác na prvej úrovni lešenia musí byť ako prístup na lešenie nainštalovaný vnútorný prechod rebríka. Na to sú k dispozícii výlezové podlážky. Na najnižšej úrovni výstupových poschodí sa namontuje podlaha alebo sa na základové tyče montážneho rámu namontujú dve priečne tyče, do ktorých sa položí kryt, ktorý podoprie prvý rebrík. Poklopy pri výlezových podlážkach musia byť vždy uzavreté, okrem prelezenia. Otvory podlahy nad sebou musia byť nainštalované striedavo. Prístup k lešeniu musí byť k dispozícii každých 50 m úrovne lešenia. Podrobné informácie o kotvení a vystužení nájdete v kapitole 5.

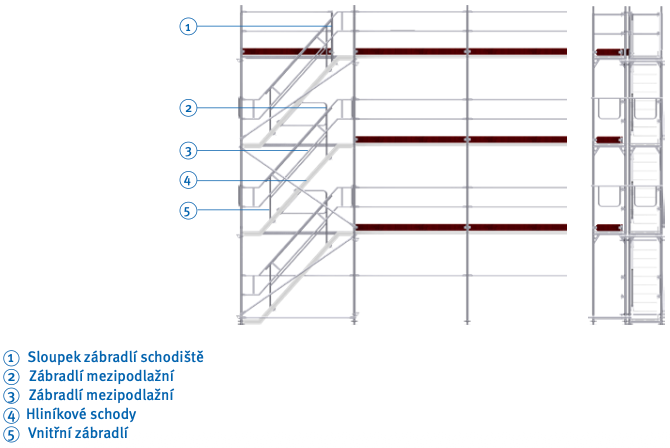

4.6 Schodisko

Pri vytváraní schodiska je potrebné najprv rozostavať vretenové pätky do priestoru. Vždy jedna vretenová pätka môže byť na vnútorných stĺpoch vynechaná. Vzdialenosť medzi vnútorným stojanom schodiska a vonkajším stojanom fasádneho lešenia je > 0,11 m (rozmer osi). Potom sa na vreteno pätky na vstupnej strane položí počiatočná priečka. Na opačnej strane možno umiestniť stavací rám. Teraz sú prvé schody zaháknuté do stavacieho rámu a počiatočného priečnika. Potom umiestnite montážny rám na počiatočný priečnik.

Teraz je na výstupnú stranu pripevnený ďalší stavací rám a je nainštalované vnútorné a dvojité zábradlie na schody. Potom je pole spevnené diagonálou. Prístupová plocha je pripojená k fasádnemu lešeniu pomocou lešenárskej rúrky ≥ 1,00 m so štandardnou spojkou na oboch stranách schodiska a na vonkajšom štandarde fasádneho lešenia pod u-profilom vo výške 4 m, počínajúc výškou 2 m a na základni nad vretenovou pätkou. Za účelom uzavretia medzery medzi podlážkou a schodmi plošiny sú zavesené medzipodlážky (0,19 m). Na schodisko sa zo spodnej strany inštaluje medzipodlažné dvojité zábradlie, ktoré zabraňuje pádu do hĺbky z podesty. Montážne kroky je potom nutné opakovať až do požadovanej výšky výstupu. Pre horný výstup sa odporúča inštalácia stĺpika zábradlia. Naň sa nasadí o 0,5 m kratšie zábradlie, než je dĺžka poľa, a vytvorí výstup a zvyšok chráneného priestoru. Inak možno horný posledný výstup vykonať aj pomocou konzoly pripevnenej k prednej časti schodiska.

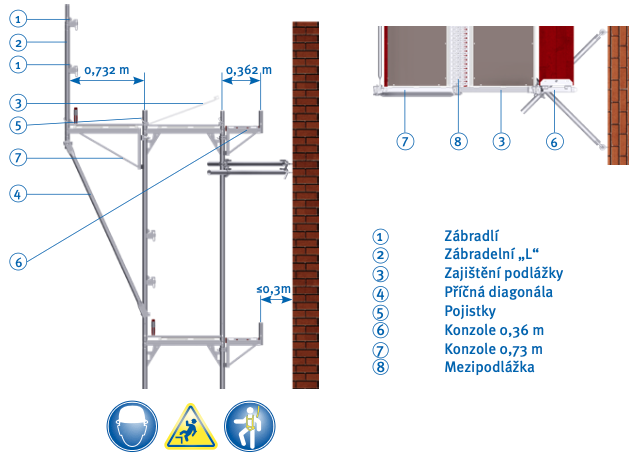

4.7 Fasádne lešenie s rozširovacími konzolami

Na rozšírenie poľa lešenia sú k dispozícii dve konzoly. Konzola a pokiaľ je to možné, tak aj podlážky smú byť inštalované iba zo zaistenej spodnej úrovne lešenia. Inak musia byť bezpečnostné opatrenia pre montáž špecifikované a použité v osobitnom posúdení rizík.

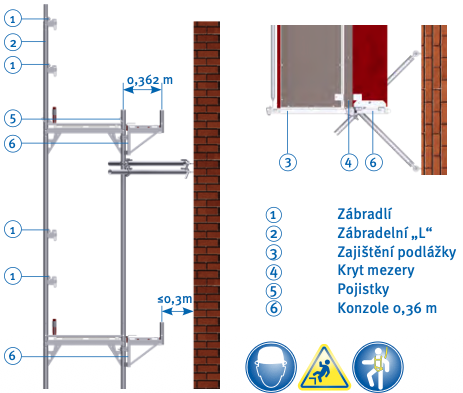

4.7.1 Konzola 0,36 m

Konzola 0,36 m sa používa s úzkou podlahou (šírka 0,32 m) na vnútornej konzole alebo vonkajšej konzole. Polospojka privarená ku konzole je upevnená na rúrku v hornej časti rámu. Inštalované podlážky sú opatrené zaistením podláh. Zvnútra môže byť konzola inštalovaná v akejkoľvek úrovni lešenia, zvonku iba v hornej úrovni lešenia (pozri tiež štandardné vyhotovenie na strane 68). Medzeru medzi konzolou a poľom je potrebné uzavrieť krytom medzery. Konzola na lešení sa inštaluje z nižšie uvedenej úrovne lešenia. Ďalšie informácie a podrobné informácie o kotvení a vystužovaní pozri kapitola 5.

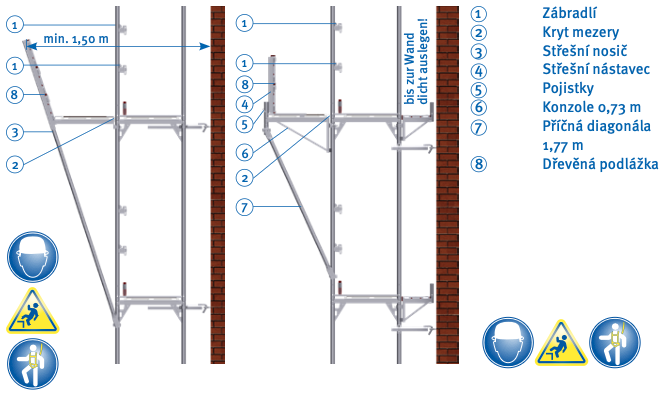

4.8 Fasádne lešenie s ochrannou strechou

Ochranná strecha je tvorená ochranným strešným nosníkom 3,00 x 0,60 m alebo konzolou 0,73 m s priečnou uhlopriečkou a ochranným strešným nadstavcom s čapom. Povrch ochrannej strechy sa vyrába podľa popisu v časti 4, strana 15 a je rovnako utesnený až ku konštrukcii. Na stĺpik ochranného strešného nadstavca sa inštaluje široká podlaha alebo dve úzke podlážky. Povrch ochrannej strechy musí byť vyhotovený tak, aby nevznikali žiadne medzery alebo aby boli menšie ako 2 cm.

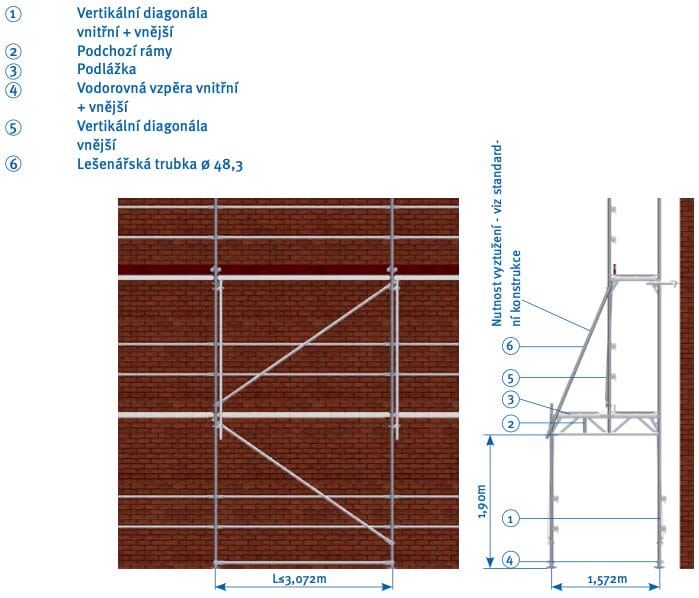

4.10 Podchodné rámy

Prechodné rámy umožňujú postaviť fasádne lešenie aj na miestach, kde musí byť zaistený bezpečný prechod pre chodcov. Prechodné rámy majú prestaviteľné spojky, ktoré umožňujú postavenie rámu ALFIX 70 (osová vzdialenosť 0,73 m) a ALFIX 100 (osová vzdialenosť 1,09 m) na prechodný rám.

Pri montáži prechodných rámov sa vnútorná aj vonkajšia postranná rovina vystužujú horizontálnymi vzperami a vertikálnymi diagonálami. Podlážky sa kladú po celej šírke prechodného rámu. Ďalšie informácie a podrobnosti o ukotvení a výstuhách nájdete v štandardnom vyhotovení v kapitole 5.

4.11 Premostenie

Priehradové nosníky rôznej dĺžky sa používajú na premostenie medzery v poli lešenia:

• Šírka poľa 3,07 m pomocou priehrady 6,20 m
• Šírka poľa 2,57 m pomocou priehrady 5,20 m
• Šírka poľa 2,07 m pomocou priehrady 4,20 m

Priehrady sú obvykle inštalované vo výške 4 m. Horná časť nosníka sa spája pevnými spojkami (trieda B alebo BB) v miestach rohových plechov na stavacích rámoch. Spodná časť nosníkov sa spája na stĺpiku tiež pevnými spojkami. Odporúča sa do stredu nad premostenie rovnakým spôsobom umiestniť vyrovnávací rám 0,66 m alebo
1,0 m. Ak nie je možné pripojiť rám nad premostenie spojkou v rohovom plechu, na zvýšenie trenia sa použije ďalšia spojka, tá sa umiestni na stojku stavacieho rámu. Polohu zabudovania nosníka voliť tak, aby sa nosný rám spojil v „uzle“ medzi uhlopriečkami na hornej časti priehradového nosníka.

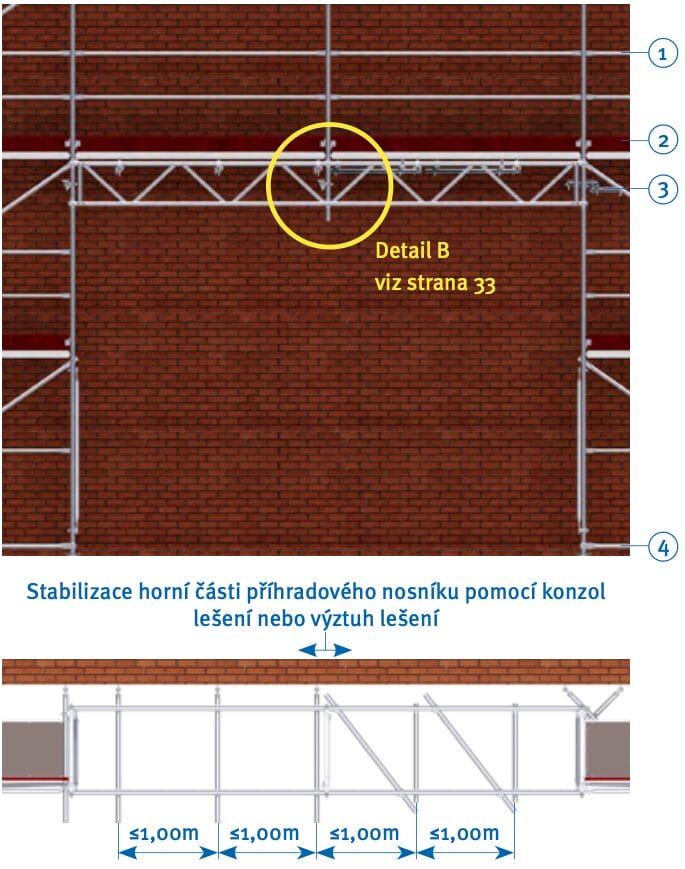

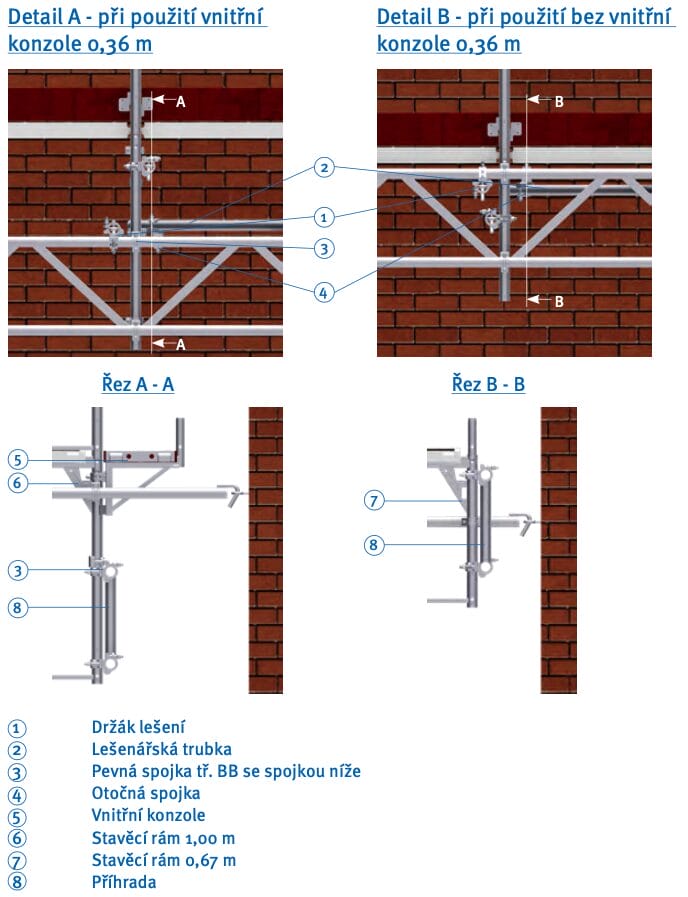

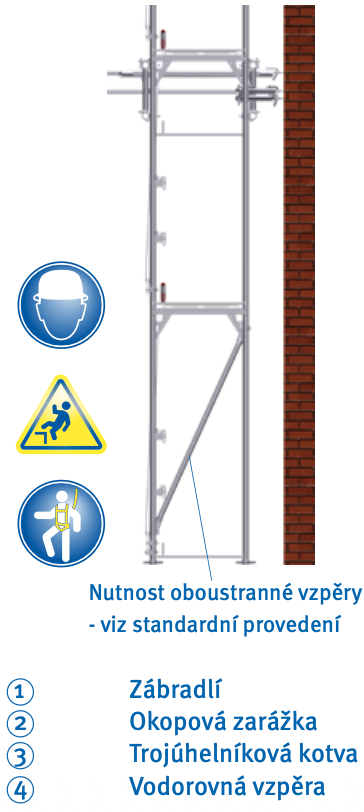

Vyhotovenie pri použití vnútornej konzoly 0,36 m

Hornú časť priehradového nosníka je nutné stabilizovať proti vychýleniu do strán. Existujú dve možnosti:

• Kotvenie oboch horných častí priehradových nosníkov k fasáde
• Vzdialenosť medzi kotevnými bodmi maximálne 1,00 m
• Vystuženie horizontálnej časti nosníka lešenárskou rúrkou; do fasády sa ukotvia len stavacie rámy

Ďalšie informácie a podrobné špecifikácie o kotvení a výstuhách nájdete v štandardných detailoch v dokumente kapitole 5.

Bezpečnostné opatrenia pre montáž priehradových nosníkov, podlážok a bočných ochranných dielov musia byť špecifikované a použité v osobitnom posúdení rizík.

4.13 Opláštenie lešenia

Siete lešenia sú pripevnené z vonkajšej strany na stavacie rámy lešenia pomocou jednorazových pások s maximálnou vzdialenosťou 20 cm. Musíte mať vzdialenosť medzi popruhmi s okami a systémovými vzdialenosťami lešenia.

4.14 Demontáž lešenia

Lešenie sa musí demontovať v opačnom poradí; zdemontované diely lešenia musia byť okamžite odstránené a vrátené na zem. Žiadne diely lešenia sa nesmú zhadzovať dole. Pri demontáži musia byť rovnako prijaté opatrenia na ochranu proti pádu. Kotevné body lešenia sa smú demontovať len vtedy, keď sú demontované všetky súčasti lešenia o úroveň vyššie.

7.1 Všeobecne

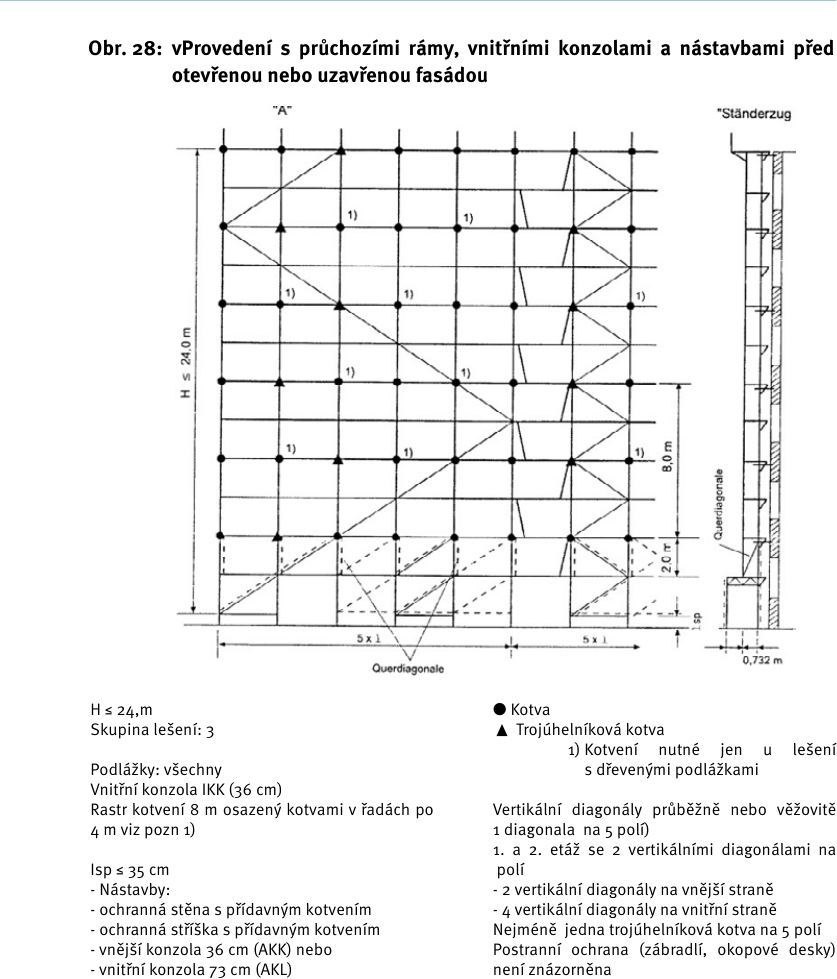

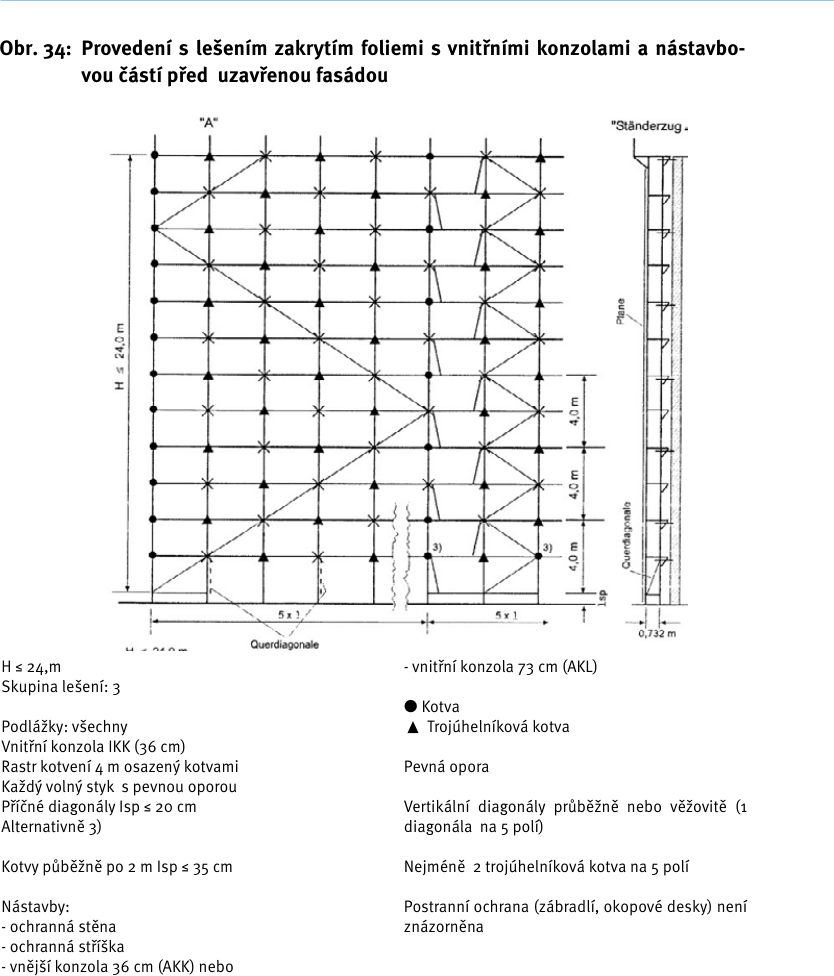

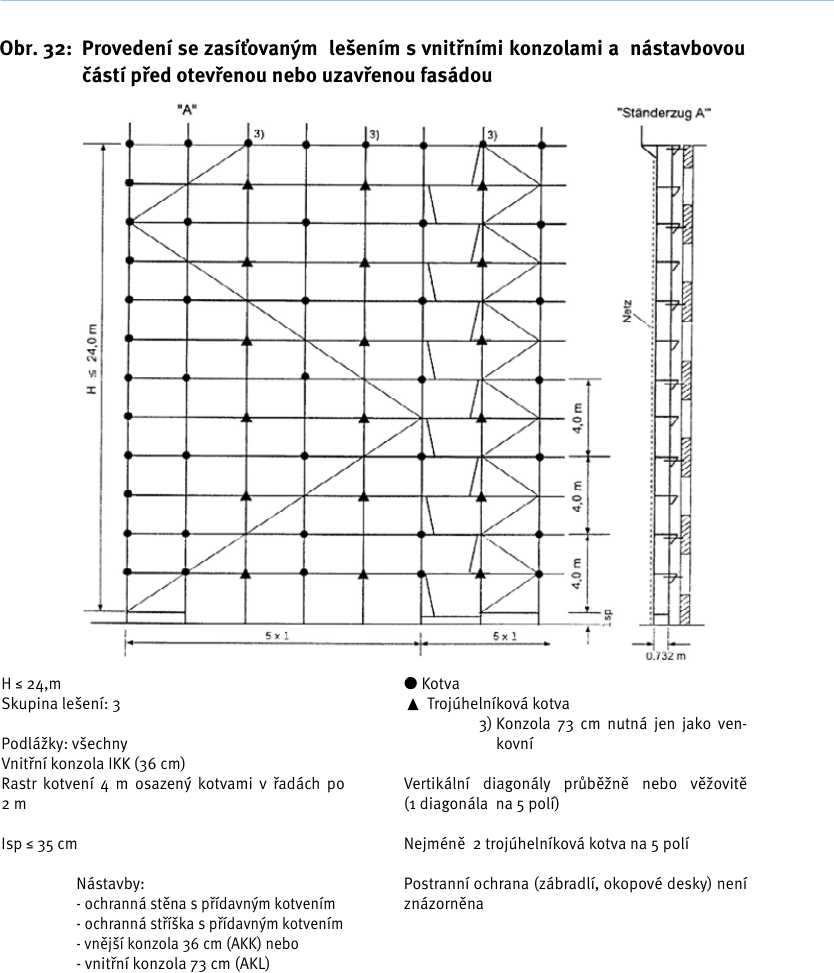

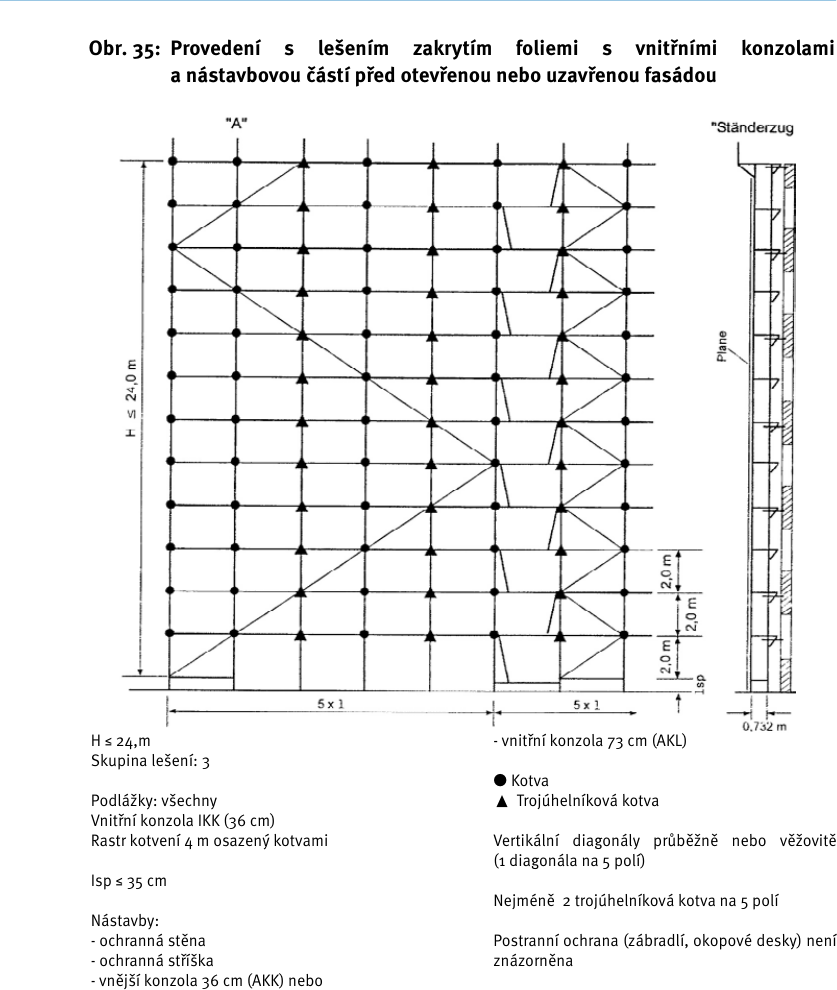

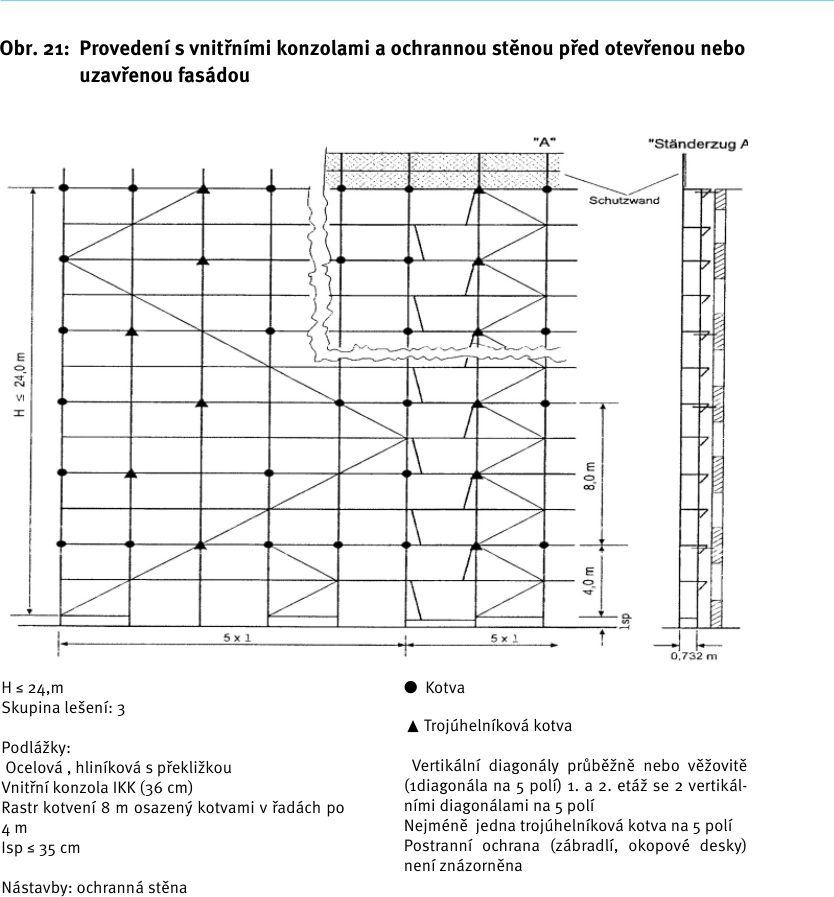

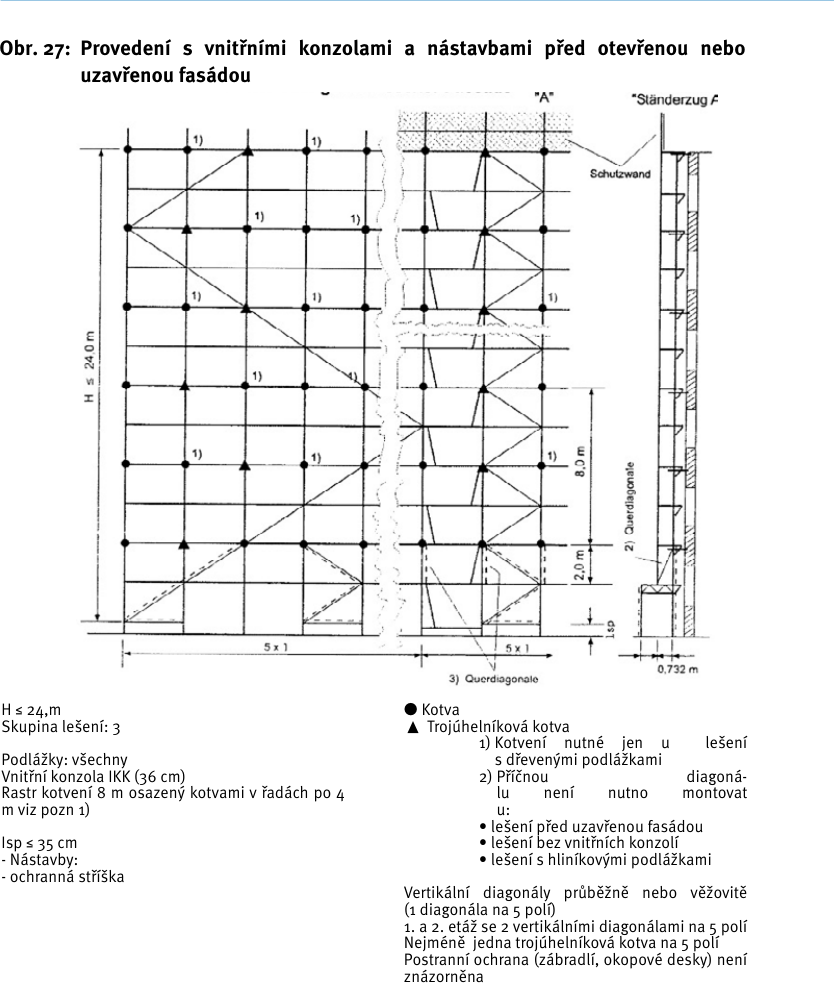

Ďalej budú popísané varianty vyhotovenia a kotevné rastre fasádneho lešenia ALFIX 70. Varianty závisia od priepustnosti vzduchových prúdov prípadným zasieťovaním fasády alebo jej obložením fóliou. Pre všetky varianty platí:

• maximálna výška lešenia je 24 m s pripočítaním vytočenia
  vretenových pätiek;
• maximálne vytočenie pätiek je 35 cm; pri niektorých variantoch
  vyhotovenia sa predpisuje nižšie vytočenie;
• krajné stojky sa kotvia vo vzdialenosti max. 4 m od seba;
  rohové lešenie kotviť trojuholníkovými kotvami podľa odd. 2.3.2;
• tam, kde sú prielezy, treba kotviť max. 4 m od seba;
• v „uzavretej“ fasáde nie sú žiadne otvory, „otvorená“ fasáda je fasáda s otvormi, ktorých celková pohľadová plocha nesmie byť väčšia ako 60 % celkovej plochy fasády;
• siete a fólie na čelnej strane lešenia prichytiť tesne k fasáde;
• možno použiť len také siete, pri ktorých koeficient aerodynamickej sily činí: cfx ≤ 0,6 a cfy ≤ 0,2;
• vertikálne diagonály sa upevňujú – viď nasledujúce výkresy
• na vonkajšej ploche lešenia; pri priechodných rámoch potom aj na vnútornej ploche.

V nasledujúcom sú popísané zásady, ktoré treba pri jednotlivých variantoch dodržiavať pri montáži doplnkov, ako sú rozširovacie konzoly, ochranné striešky, ochranné steny, premostenia a priechodné rámy.

Podľa výšky lešenia, použitia doplnkov a príslušnej skupiny lešenia, sú v tabuľke 3 uvedené podporové sily pre prevádzkové zaťaženie typu „pracovná prevádzka“. Pritom je už vzatá do úvahy hmotnosť najťažšej podlážky. Uvedené sily sú úžitkovými veličinami.

Odlišné vyhotovenia, napr. výška nad 24 m, treba v jednotlivých prípadoch posúdiť statickým výpočtom. Viď tiež odd 1.
