Návod Modulové lešenie
Počet strán: 66
Typ: PDF
Veľkosť: 6,6 MB
Video návod: montáž modulového lešenia
1. Prehľad
Jadrom systému Modul Plus II je modulový styčník firmy Alfix. Osvedčený princíp klinového zámku zaisťuje tvarovo stále a pevné spojenie, ktoré postupne nahrádza časovo náročné skrutkové spojenie tradičných typov. Modulový styčník Alfix je rozmiestnený s rozstupom 50 cm, poskytuje 8 možností napojenia, čím zaisťuje variabilitu vo všetkých smeroch. Umiestnenie styčníka po 50 cm umožňuje umiestniť podlážky prakticky v ľubovoľnej úrovni.
Detaily o zaťažiteľnosti a tuhosti styčníka sú uvedené v registračnom osvedčení Z-8.22-906. Tento systém má navyše oficiálny kombinovaný certifikát (Z-8.22-913).
Systém Modul Plus II možno využiť ako pri jednoduchej fasáde, tak aj ako zložitú nosnú konštrukciu. Vysoko premyslená konštrukcia a jednoduchá manipulácia umožňujú rýchle, efektívne a mnohostranné využitie. Pritom systém umožňuje prispôsobenie zložitému pôdorysu a rôznym výškovým pomerom na stavenisku.

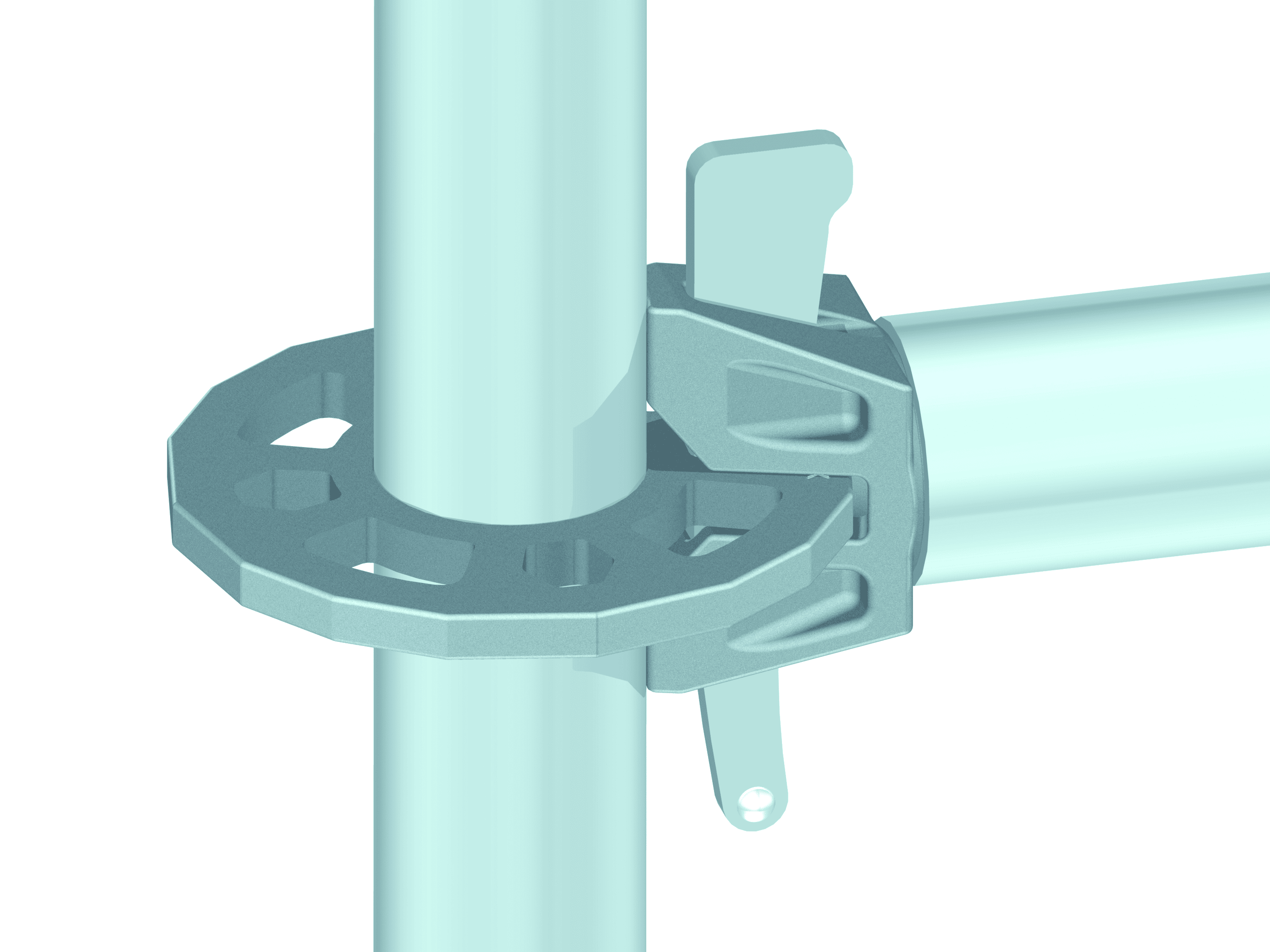

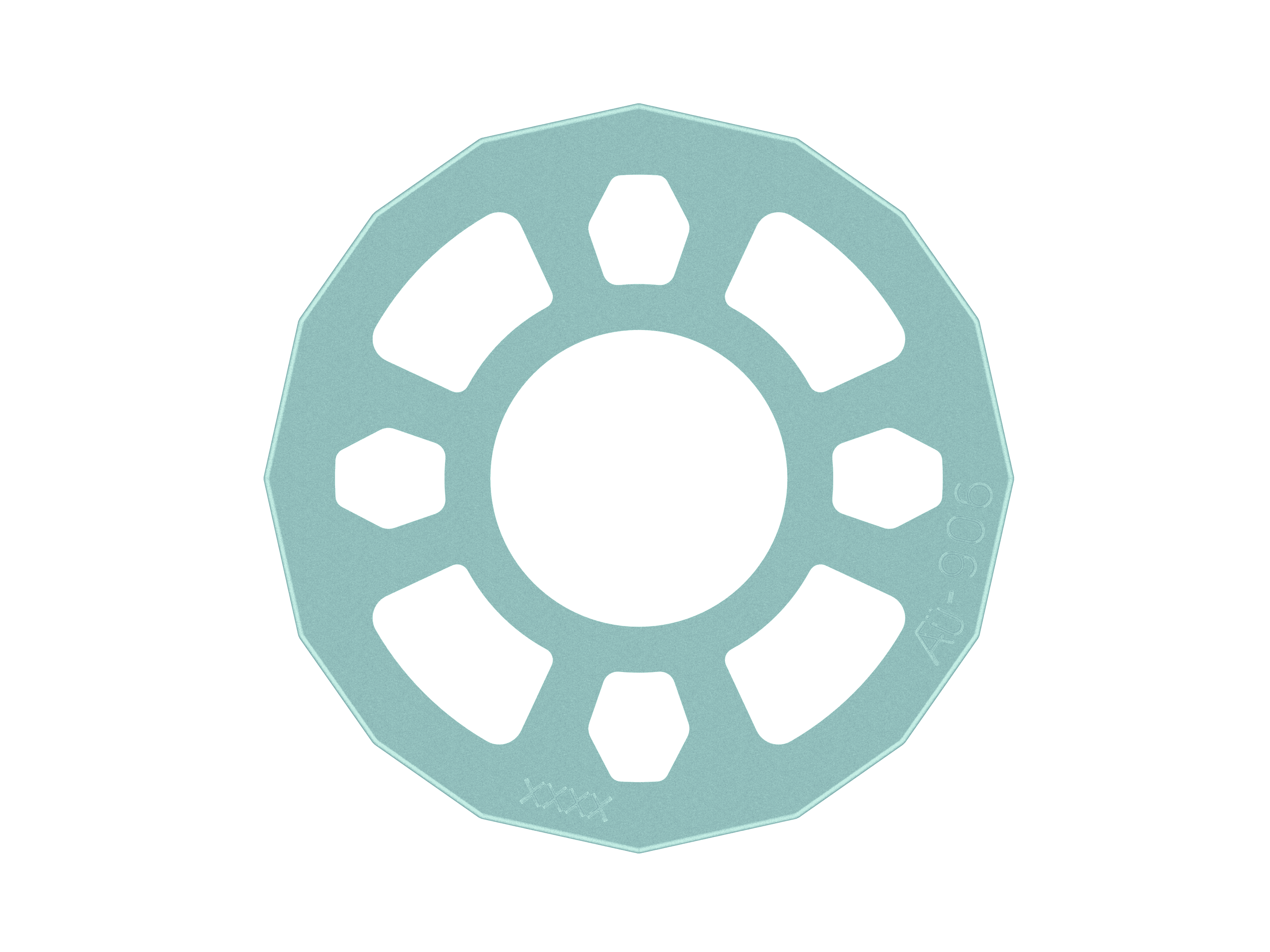

Modulový kotúč má 4 menšie otvory pre pravouhlú orientáciu priečnikov a 4 väčšie otvory pre diagonály alebo priečniky, ktoré sa dajú montovať aj v uhle menšom než 90°. Podrobné údaje o zaťažiteľnosti uzlov na strane 66.
2. Úvod
Vážený zákazník,
Systémom „ALFIX Modul PLUS II“, ktorý vyrobila firma Alfix, získavate robustné lešenie s mnohostranným využitím. Na zaistenie bezpečného používania je nutné rešpektovať tento „Návod na montáž, používanie a demontáž“. Preto najprv dôkladne prečítajte tento materiál. Zaistite tiež, aby bol k dispozícii pri každom použití lešenia. Vysvetľuje názorne všetky potrebné úkony a všetky bezpečnostné opatrenia v logickom poradí.
Na získanie celkového prehľadu vám pomôžu v materiáli zaradené výkresy a vyobrazenia. Ak chcete pri montáži a používaní použiť postup odchylný od tohto návodu, alebo ak máte k tomuto systému ešte otázky, zavolajte nám. Sme vám stále k dispozícii.
Váš ALFIX
ALFIX ČR, s.r.o.
Praha 7, Korunovační 29
IČO: 62915401
DIČ: CZ62915401
Mobil: 777 99 00 99
Email: alfix@alfix.cz
3. Pokyny
Všeobecné pokyny pre montáž lešenia / Bezpečnosť / Ochranné opatrenia
Montáž a demontáž tohto lešenia smú vykonávať len osoby na to školené, majúce dostatočné odborné skúsenosti („oprávnená osoba“). Pritom musia dbať na ustanovenia príslušných predpisov o manipulácii s pracovnými a ochrannými lešeniami:
- ČSN 73 8101:2005 „Lešenia. Spoločné ustanovenia“
- ČSN EN 12811-1:2004 „Dočasné stavebné konštrukcie – časť 1: Pracovné lešenia – Požiadavky na vyhotovenie a všeobecný návrh“
- ČSN EN 12 810-1:2004 „Fasádne dielcové lešenia – časť 1: Požiadavky na výrobky“
O realizácii opatrení proti pádu rozhodne na konkrétnom stavenisku na základe posúdenia stupňa ohrozenia prevádzkovateľ. Ide o technické ochranné prostriedky, osobné ochranné pomôcky proti pádu, ako aj o zvláštnu inštruktáž. Ako technický ochranný prostriedok firma ALFIX ponúka „pomocné zábradlie“, dokumentované ďalej v tomto materiáli.
Ak z posúdenia stupňa ohrozenia vyplynie nutnosť použiť osobné ochranné prostriedky proti pádu, využijú sa vhodné pripevňovacie body na lešení.
Poškodené konštrukčné prvky nemožno použiť. Treba ich vymeniť za bezchybné. Opravy smie vykonávať len výrobca, t. j. ALFIX GmbH.
V rámci dodržiavania prevádzkových bezpečnostných ustanovení je nutné povinne vykonávať posúdenie (analýzu) ohrozenia, tá umožní stanoviť zvláštnosti konkrétnej stavby. Posúdenie miery ohrozenia musí príp. obsahovať potrebné opatrenia pre prípadnú záchrannú akciu.
Lešenie je stabilné, ak zodpovedá všetkým podmienkam, ktoré sú obsiahnuté v tomto materiáli. V určitých prípadoch je nutný statický výpočet.
Tu použité bezpečnostné znaky:
Vyobrazenia v tejto príručke slúžia ako príklady; nejde o jedinú možnosť montáže.
Kontrola a dokumentácia
Na uvoľnenie inštalovaného lešenia do prevádzky dôjde až po jeho odovzdaní jeho staviteľom. Vo fáze montáže, demontáže alebo prestavby lešenia sa musí jeho staviteľ presvedčiť, že prístup k lešeniu je zreteľne označený štítom: „Prístup nepovolaným zakázaný“. Po skončení montážnych prác musí staviteľ vyhotoviť písomný protokol, ktorý sa spolu so štítkom „Lešenie uzavreté“ uloží do priehľadného puzdra. Tým je dokumentované uvoľnenie do prevádzky. V protokole je ďalej – v súlade s jeho plánovaným určením – opísaná konfigurácia lešenia. Užívateľ musí byť upozornený na nebezpečenstvá, ktoré sú spojené s jeho používaním na účely, na ktoré bolo lešenie inštalované. Všetky zmeny v priebehu používania, hoci len okrajové, ihneď hlásiť jeho staviteľovi. Ten zaistí mimoriadnu kontrolu ním určenou oprávnenou osobou.
O kontrole sa vykoná zápis.
Stabilita
Univerzálne a kombinované podložky pre vretenové pätky zaisťujú stabilitu a odolnosť proti posunutiu. Sú vyrobené z odolnej umelej hmoty. V miestach s prevádzkou verejnosti sú dobre viditeľné a ich krytky sú veľmi nápadné, navyše zakrývajú ostré hrany; sú prostriedkom na zabránenie úrazu.
Opatrenia proti pádu
Pri montáži, demontáži a prestavbe lešenia bývajú potrebné ďalšie osobné ochranné pomôcky, pomocné zábradlie alebo kombinácia oboch.
Smie sa používať len lešenie, ktoré zodpovedá normám EN, príp. odborovým predpisom. Ochranné vybavenie podlieha povinnej ročnej kontrole príslušným znalcom.
Pri používaní OOP treba rešpektovať minimálne výšky. Pri uchytení spojovacích prostriedkov:
- Nad hlavou: 5,25 m (napr. disk vo výške podlahy nasledujúceho poschodia)
- Na zábradlí 1 m nad podlahou
Ak je podkročená vzdialenosť medzi bodom uchytenia a zemou, hrozí nebezpečenstvo pádu na zem. Pri uchytení nad hlavou môžu byť doplnkovo použité zariadenia pre bezpečnosť vo výškach. Za určitých okolností možno kombinovať s pomocným zábradlím.
Pripájacie body pre osobné ochranné vybavenie proti pádu
Hneď ako má byť použité osobné ochranné vybavenie proti pádu, môžu byť využité tieto pripájacie body:
- ① Madlo zábradlia / vodorovný podélnik 1 m nad podlahou
- ② Stojka 1 m nad podlahou
- ③ Pripojenie k disku 1 m nad podlahou
Pripojenie karabínou podľa DIN EN 362 s rozovretím ≥ 50 mm. Pri prvom vstupe do určitej úrovne lešenia pripojiť karabínu do disku vonkajšej stojky do výšky podlahy. Pre ďalšie montážne práce možno využiť vyššie uvedené pripájacie body. Možno využiť aj voľne stojacu stojku, ak je jej napojenie pod úrovňou podlahy alebo je stojka spojená vodorovným podélnikom a priečnikom s inými stojkami.
Vzdialenosti od fasády
Pred založením základov lešenia si musíme ujasniť, akú veľkú vzdialenosť od fasády potrebujeme. Nesmierne dôležité je dodržiavať tieto pravidlá.
Vzdialenosť:
- do 25 cm od fasády – bez nutnosti vnútorného zábradlia
- od 25 do 40 cm – nutné jednotyčové zábradlie
- nad 40 cm – dvojtyčové zábradlie
Pomocné zábradlie
Pomocné zábradlie s teleskopickým madlom sa montuje na tú časť lešenia, ktorá má slúžiť ako výstup, alebo do tých častí lešenia, kde slúži ako dočasná ochrana vonkajšej strany.
V najnižšej polohe lešenia (výška 2 m) sa súčasne montuje zo zeme; do ďalších úrovní sa pomocné podpery s oboma teleskopickými madlami len vertikálne prenášajú.
Montáž začína na čelnej strane lešenia. Pomocné čelné zábradlie sa na podpery pripevní strmienkami M10×60. Teleskopické zábradlie sa pomocou hákov zavesí na podpery, jedna podpera sa namontuje na vonkajší rohový diel lešenia. Podpera zábradlia na vonkajšej strane lešenia sa pomocou dolnej vidlice zavesí do otvoru na disku 1 m pod práve dosiahnutou úrovňou lešenia.
Upevnenie v hornej časti sa vykoná zasadením výstupku do vonkajšieho malého otvoru na disku (pozri obr. vľavo). Tým dôjde k uzamknutiu pomocného zábradlia. Ďalšia podpera zábradlia sa potom montuje na vnútornú stojku.
V pozdĺžnom smere sa potom pomocné zábradlie presúva po lešení. Druhý koniec teleskopického zábradlia sa potom zavesí na ďalšiu podperu.
Týmto spôsobom sa potom pokračuje v presúvaní. Zavesenie teleskopického zábradlia a montáž ďalších opôr so zaveseným zábradlím sa potom opakuje na celom poschodí lešenia. Až vtedy, keď je úroveň (poschodie) lešenia opatrená pomocným zábradlím, sa na ňu smie vstupovať a montovať stojky a ďalšie časti lešenia.
Pred presunutím pomocného zábradlia do vyššieho poschodia sa opierky nôh odistia a vyberú sa z otvorov na diskoch. Potom sa môžu preniesť. Na ďalšie poschodie lešenia sa postupuje obdobne.
Okopová zarážka modulová
Okopová zarážka je súčasťou trojdielnej postrannej ochrany poschodia lešenia (vodorovné podélniky na vonkajšej stojke vo výške 0,5 m a 1 m nad úrovňou podlahy). Okopová zarážka má špeciálne kovanie, ktoré umožňuje jej použitie ako pri systémových podlahách so zavesením v tvare U, tak pri podlahách so zavesením na rúrku. Tu sa musí okopová zarážka osadiť.
Systémové okopové zarážky ALFIX sú opatrené kovaním so zárezom. V pozdĺžnom smere sa môžu zasunúť za kliny horizontál a v priečnom smere za kliny priečnika. Vďaka štrbinám v kovaní okopových zarážok možno montovať zarážky na rohoch lešenia.
Istenie podlahy

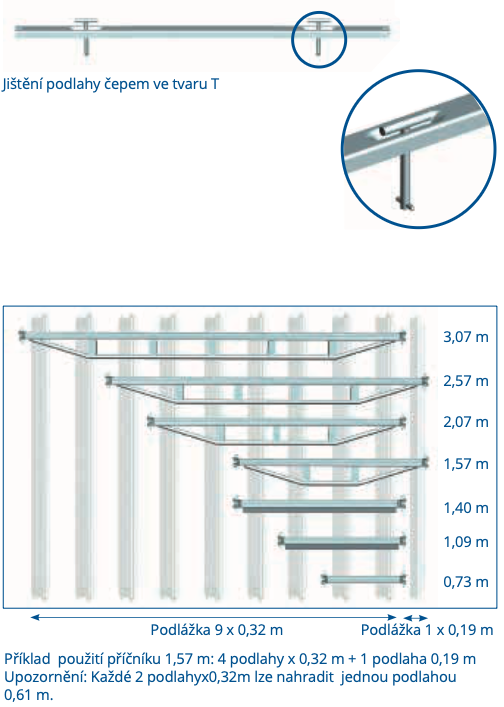

Istenie podlahy sa vykoná po jej namontovaní. Na zaistenie proti jej zdvihnutiu slúžia T-čapy, ktoré sa zasunú a pootočia.
U-priečniky
Tieto U-priečniky na zavesenie systémových podláh sú k dispozícii v rôznych dĺžkach (0,73 / 1,09 / 1,40 / 1,57 / 2,07 / 2,57 / 3,07 m). Obrázok poskytuje prehľad ponuky.
Príklad: použitie priečnika 1,57 m: podlážky 6×0,32 m + 1 podlážka 0,19 m.
Upozornenie: Každé 2 podlážky 0,32 m sa nahradia jednou podlážkou 0,61 m.
4. Vyhotovenie pre podlahy s uchytením na rúrku
Ak sa počíta s väčším zaťažením konštrukcie, v ponuke dielov sú dvojité priečniky 1,57 m až 3,07 m. Možno ich používať obdobne ako dvojitý U-priečnik pre systémové podlahy.
Varianta 1
Na uchytenie nesystémových dosiek a podláh s rúrkovým zavesením sa používa rúrkový priečnik. Pri používaní podláh s nesystémovým zavesením treba v jednotlivých podlažiach inštalovať horizontálne diagonály. Tým sa zaistí horizontálna tuhosť systému.
Pri použití fošien je nutné rešpektovať najvyššiu predpísanú vzdialenosť podpôr a najmenší predpísaný presah jednotlivých fošien. Ak je potreba, treba inštalovať ďalší priečnik.
Varianta 2
Podlahy sú opatrené oceľovými zobákmi. Tým je umožnené priebežné ukladanie podláh bez presahov. Toto uchytenie má navyše poistku proti zdvihnutiu podlahy.
Spomínaná poistka pri oceľových podlahách a podlahách s prielezom je konštruovaná ako západka, ktorú možno uvoľniť rukou (odtlačením zdola).
Tieto podlahy s rúrkovým zavesením sa používajú napr. ako montážne plošiny pri montáži a demontáži modulového lešenia bez podláh. Rúrkové priečniky, na ktorých sú podlahy zavesené, sa používajú v dĺžkach do 1,09 m (zosilnené). Povolené zaťaženie podlahy je uvedené na ďalšej strane.
Rúrkový priečnik: Prípustné zaťaženie
| Dĺžka L [m] | 0,73 | 1,09 | 1,40 | 1,57 | 2,07 | 2,57 | 3,07 |
|---|---|---|---|---|---|---|---|
| Rovnomerne rozdelená záťaž – prípust. q [kN/m] | 21,80 | 16,80 | 10,10 | 16,60 | 10,40 | 6,60 | 4,70 |
| Jednotlivo – prípust. P [kN] uprostred | 7,90 | 9,10 | 7,05 | 14,20 | 8,70 | 5,60 | 4,50 |
Stĺpce: Priečnik (0,73) · Zosilnený priečnik (1,09–1,40) · Dvojitý rúrkový priečnik (1,57–3,07).
5. Základné informácie
Montáž uzlových spojov
Montáž je veľmi jednoduchá. Pre toto spojenie volila firma Alfix osvedčený princíp s využitím klinov. Rozhodujúca bola jednoduchosť spočívajúca v prostom zasunutí klinu. Pomocou úderov kladivom (500 g) klin zasunutý nadoraz zaistí pevné spojenie. Horná aj dolná časť pripevňovanej hlavice napr. priečnika je tak pevne pritlačená k stojke.
Detaily postupu:

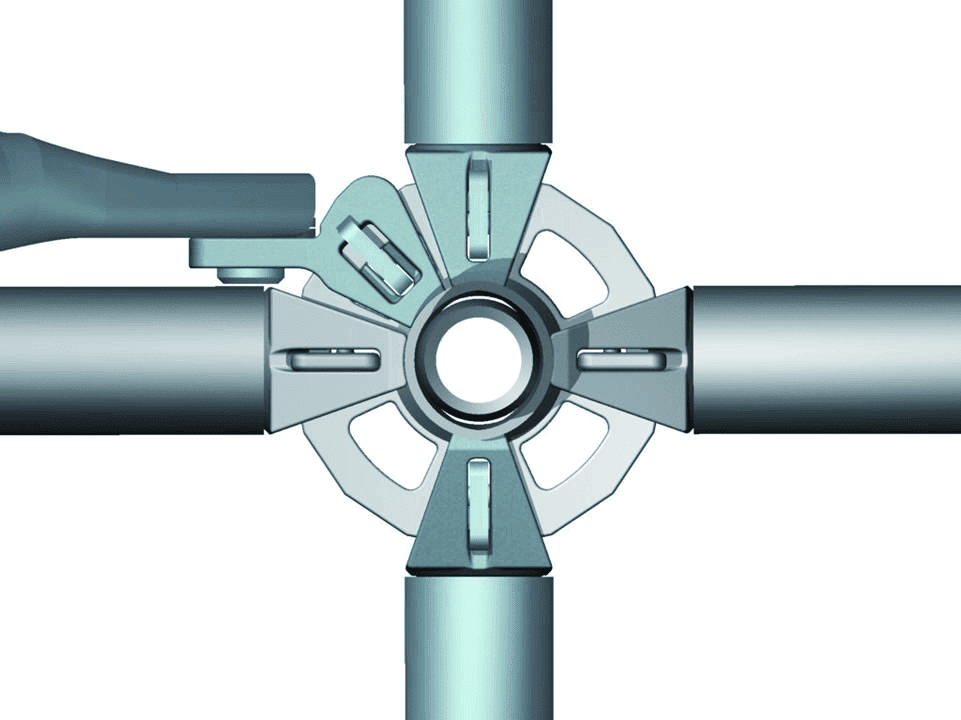

Disk na stojke má 4 malé otvory umiestnené po 90°. Tie slúžia na uchytenie rúrkových prvkov a zaisťujú tak jednoducho dodržanie pravého uhla.
Medzi spomínanými malými otvormi na disku sú podlhovasté otvory. Tie umožňujú pripojiť priečnik alebo podélnik v inom než pravom uhle (variabilita + 15°) a prispôsobiť sa pôdorysu s iným než pravým uhlom. Medzi dvoma vodorovnými rúrkami na stojke teda môže byť uhol 45 – 315°.
Pri demontáži sa postupuje v opačnom poradí. Údermi na spodnú časť klinu sa spojenie uvoľní.

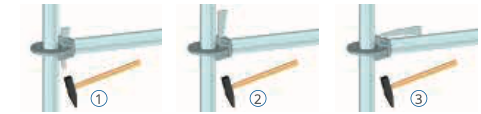

① Hlavicu zo strany nasunúť na disk. Pritom klin leží na rúrke (je tam prichytený, aby nedošlo k jeho strate).
② Zdvihnutím a zasunutím klinu dôjde k uzamknutiu na disku.
③ Údermi kladivom klin vnikne nadoraz. Vznikol pevný spoj.
6. Montáž lešenia

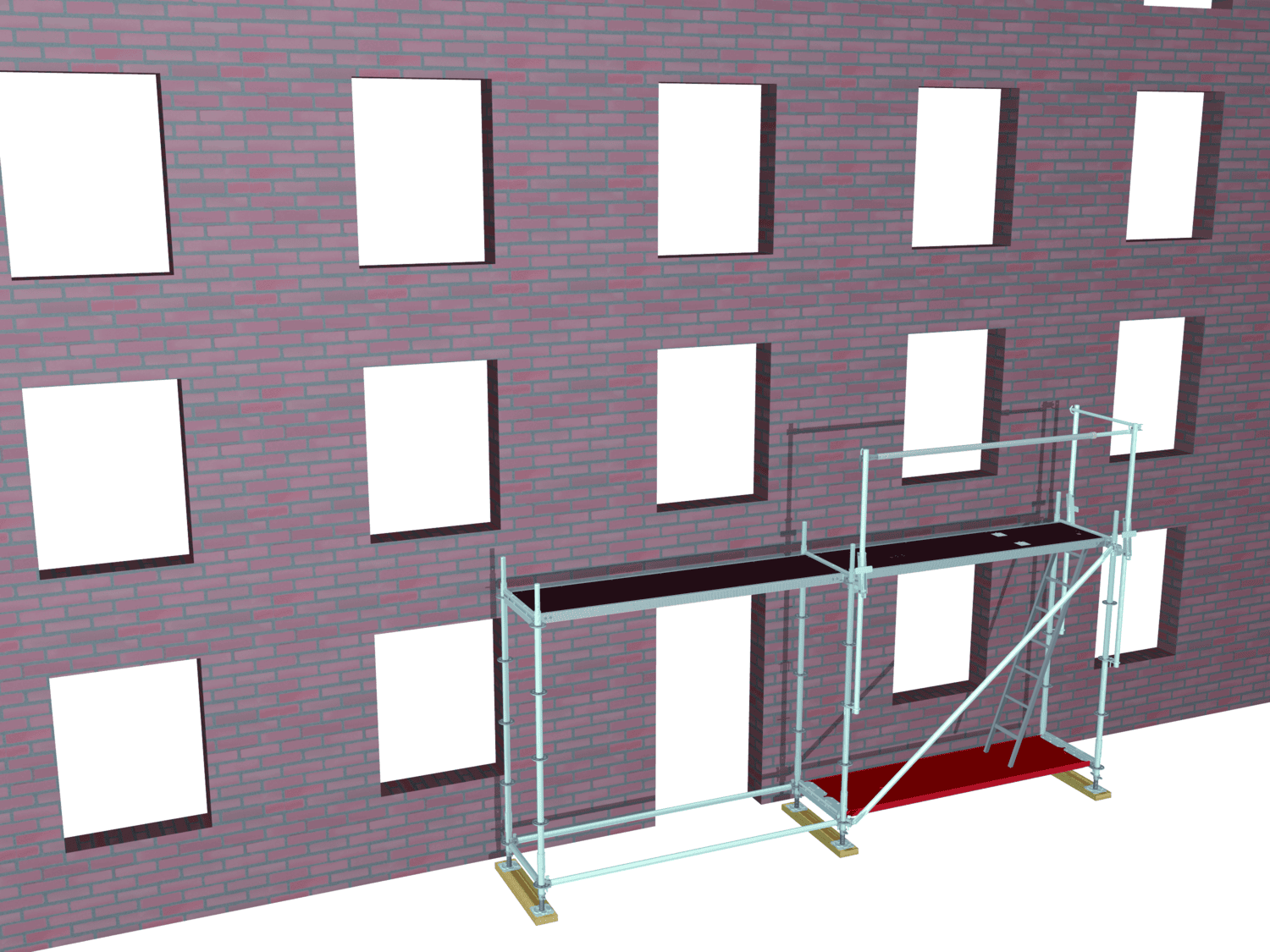

6.1 Fasádne lešenie

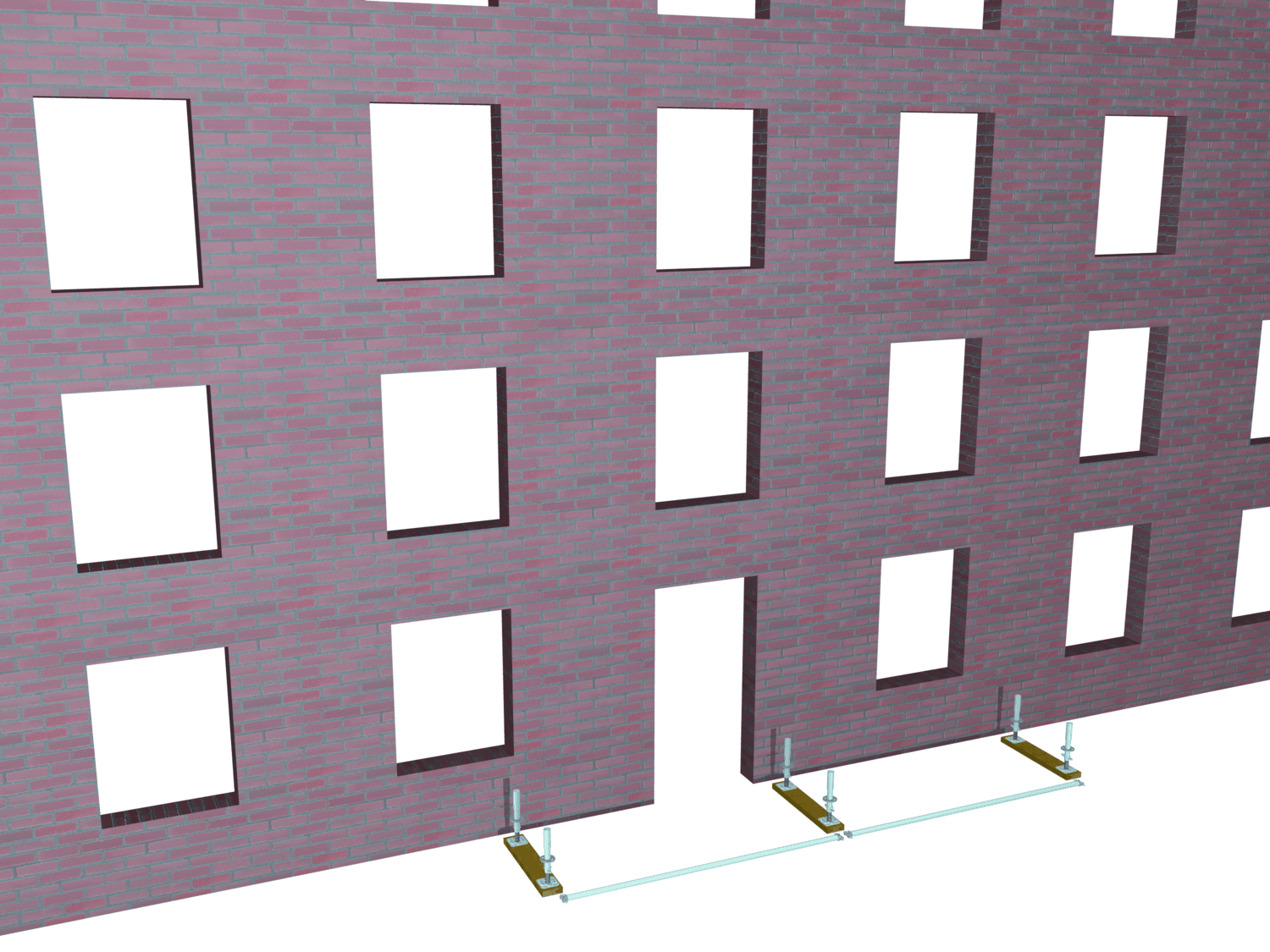

Ako prvý krok sa na zem rozmiestnia pätky (podľa polohových priečnikov a podélnikov). Na rozmiestnenie možno v určitých prípadoch použiť aj podlahy alebo fošne. Vo svahovitom podklade je nutné použiť drevené kliny.
Podložie musí vykazovať dostatočnú únosnosť, aby zachytilo sily z plne zaťaženého lešenia. Na vretenové pätky sa nasadia vertikálne nánožky. Priečniky a podélniky potom vymedzia pravouhlý pôdorys lešenia. Rovina lešenia sa nastaví pomocou matíc na vretenových pätkách. S montážou treba začať na najvyššom bode terénu.

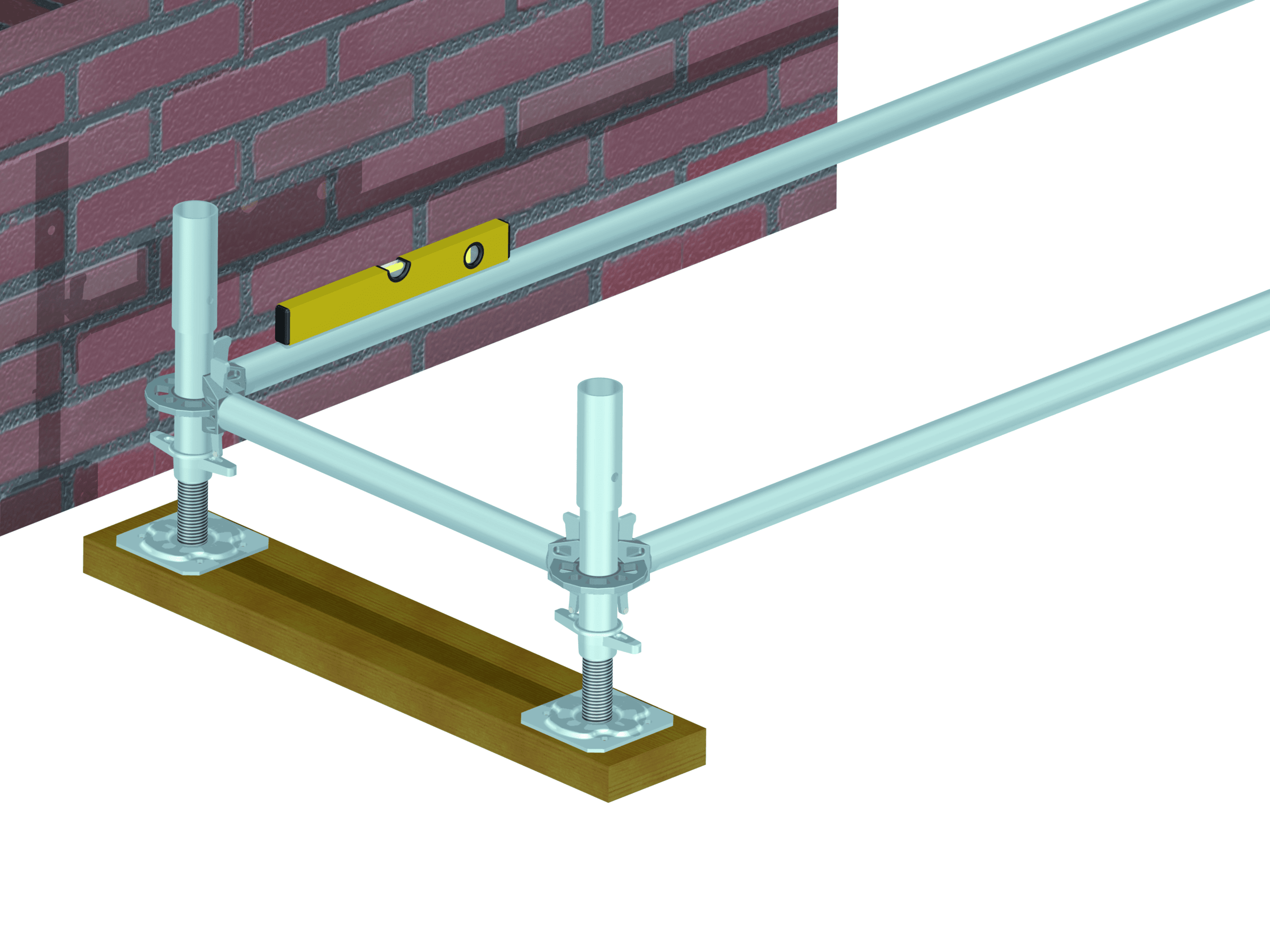

Pred zarazením klinov je nutné vodováhou skontrolovať rovinu konštrukcie. Skontrolovať aj pravouhlosť, príp. ju zaistiť horizontálnou diagonálou.
Po dorazení klinov je zmontovaný základ lešenia a zaistená jeho výšková aj smerová presnosť.
Na nánožky sa nasadia stojky (2 m), na ne potom U-priečniky. Pri používaní podláh so zavesením na rúrku sa použijú rúrkové priečniky.
Ďalej sa potom do U-profilov zavesia podlahy a prielezy. Vystuženie lešenia v pozdĺžnom a priečnom smere sa zaistí vertikálnymi diagonálami.
Pri montáži ďalšieho podlažia sa jednotlivé kroky opakujú, t. j. na zabudované stojky sa nasadia ďalšie, príp. sa zaistia poistkou, potom sa spevnia vertikálnymi diagonálami a priečnikmi.
Zabudované podlahy sa musia zaistiť poistkou proti zdvihnutiu.
Po dosiahnutí požadovanej pracovnej výšky, príp. podľa účelu, na ktorý sa lešenie montuje, je nutné v každom poli a na čelných stranách lešenia namontovať trojdielne postranné zábrany; sú to podélniky vo výške 0,5 m a 1 m a okopová zarážka.
Pri použití systémových podláh odpadne montáž podélnikov. Avšak v prípade kotvenia v tvare V sa podélniky montovať musia. Pri výške lešenia (vrátane pätok) do 24 m je znázornenie montáže uvedené v povolení Z-8.22-906. Kotevné body a diagonály sú uvedené v kapitole 8 na str. 49.
6.2 Demontáž fasádneho lešenia
Demontáž sa vykonáva v opačnom poradí, uvoľnené súčasti sa musia ihneď odňať a dopraviť na zem. Materiál sa nesmie na zem hádzať. Pred začiatkom demontáže treba na najvyššie podlažie upevniť pomocné zábradlie. Kotvy sa môžu demontovať až vtedy, keď sa odmontujú všetky súčasti nad nimi.
7. Varianty montáže

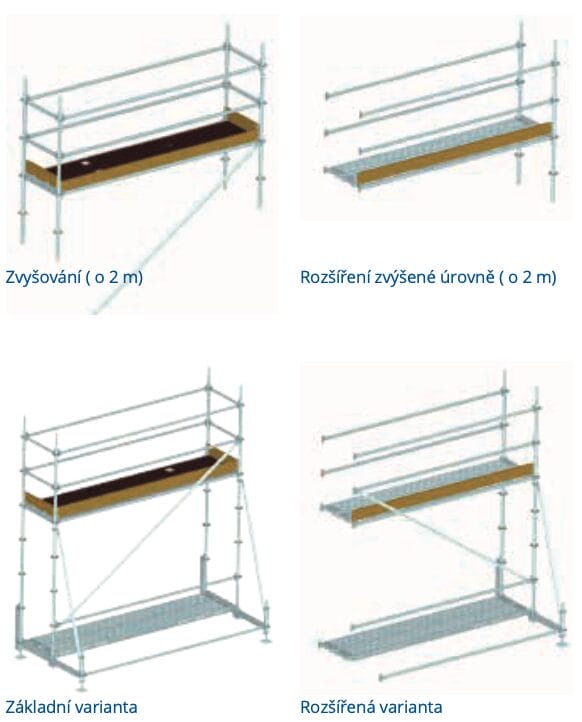

Všetky doteraz uvedené možnosti montáže sú povolené ako systém použitia fasádneho lešenia. Ďalšie varianty sú príklady, ktoré sa od systémového použitia odchyľujú, a na ich montáž sa vyžaduje zvláštna statická dokumentácia. Doklady o stabilite pre tieto zvláštne varianty možno získať u firmy ALFIX.
Montáž a demontáž modulového lešenia môžu vykonávať len osoby, ktoré boli vyškolené a majú potrebné odborné znalosti. Pozri údaje zo spolkového stavebného zákona o zaobchádzaní s pracovným a ochranným lešením BGI/G II UV-663 a pokyny a údaje DIN 4420 príp. EN 12811.
Pre dodržanie všetkých predpisov z oblasti bezpečnosti práce je v jednotlivých prípadoch na prípravu potrebných opatrení nutné vykonať analýzu ohrozenia. Taká analýza musí obsahovať opatrenia na prípadnú záchrannú akciu.
Stabilita lešenia, pokiaľ nejde o štandardné vyhotovenie podľa tohto návodu, sa v jednotlivých prípadoch musí preukázať statickým výpočtom.
7.1 Výstužné lešenie

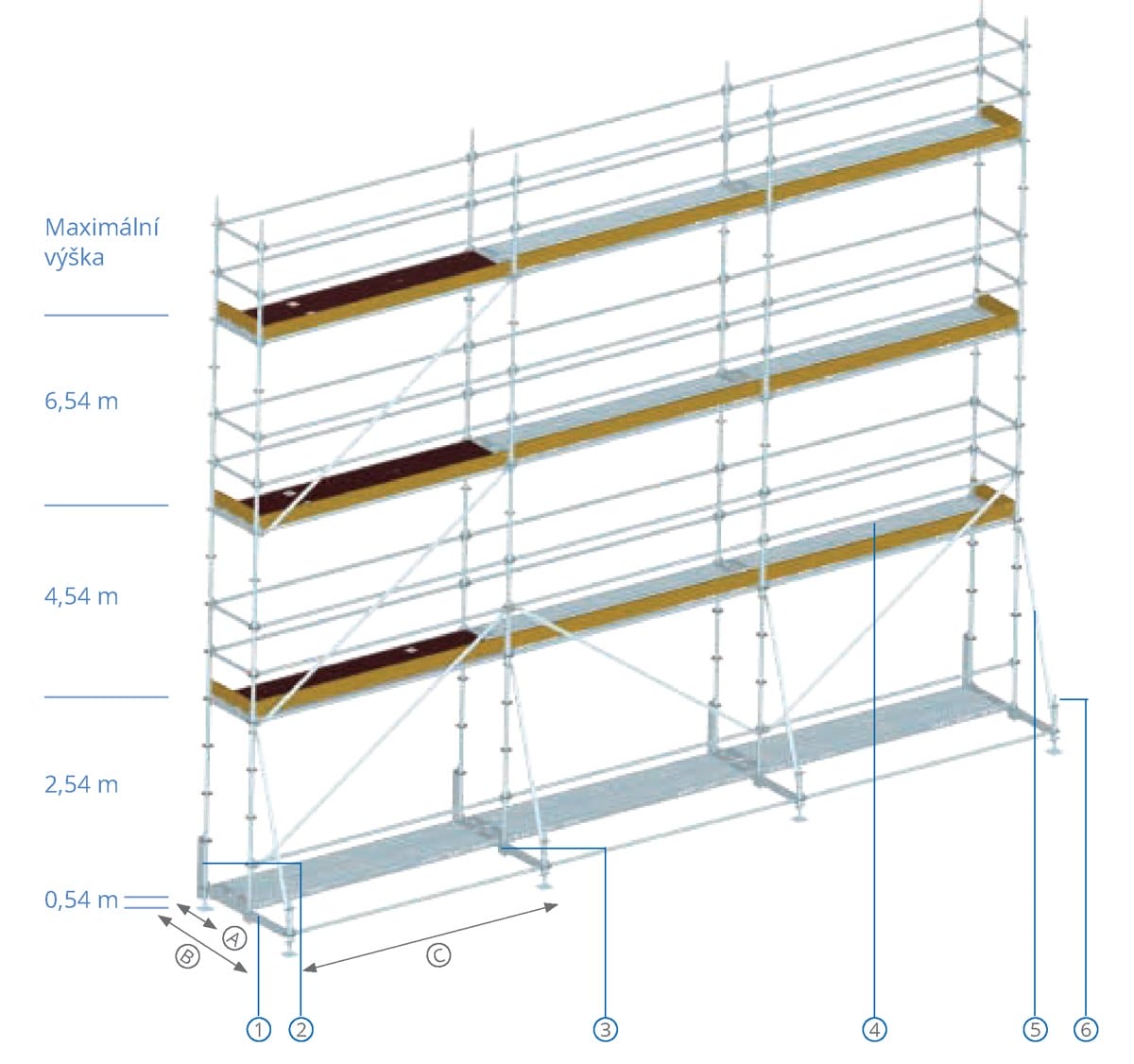

7.1.1 Varianta 1
Výstužné lešenie: Ide o žeriavom premiestniteľné pracovné lešenie, slúži predovšetkým na montáž výstuží. V štandardnom vyhotovení sa montuje max. do výšky 3 podlaží. Podľa zvolenej varianty môže mať pracovnú výšku až 12,54 m.
Nástupná plocha = šírka 1,40 m × zvolená dĺžka poľa; max. výška 6,54 m (pracovná výška 8,54 m). Dĺžka poľa voliteľná: 1,57 m až 3,07 m.

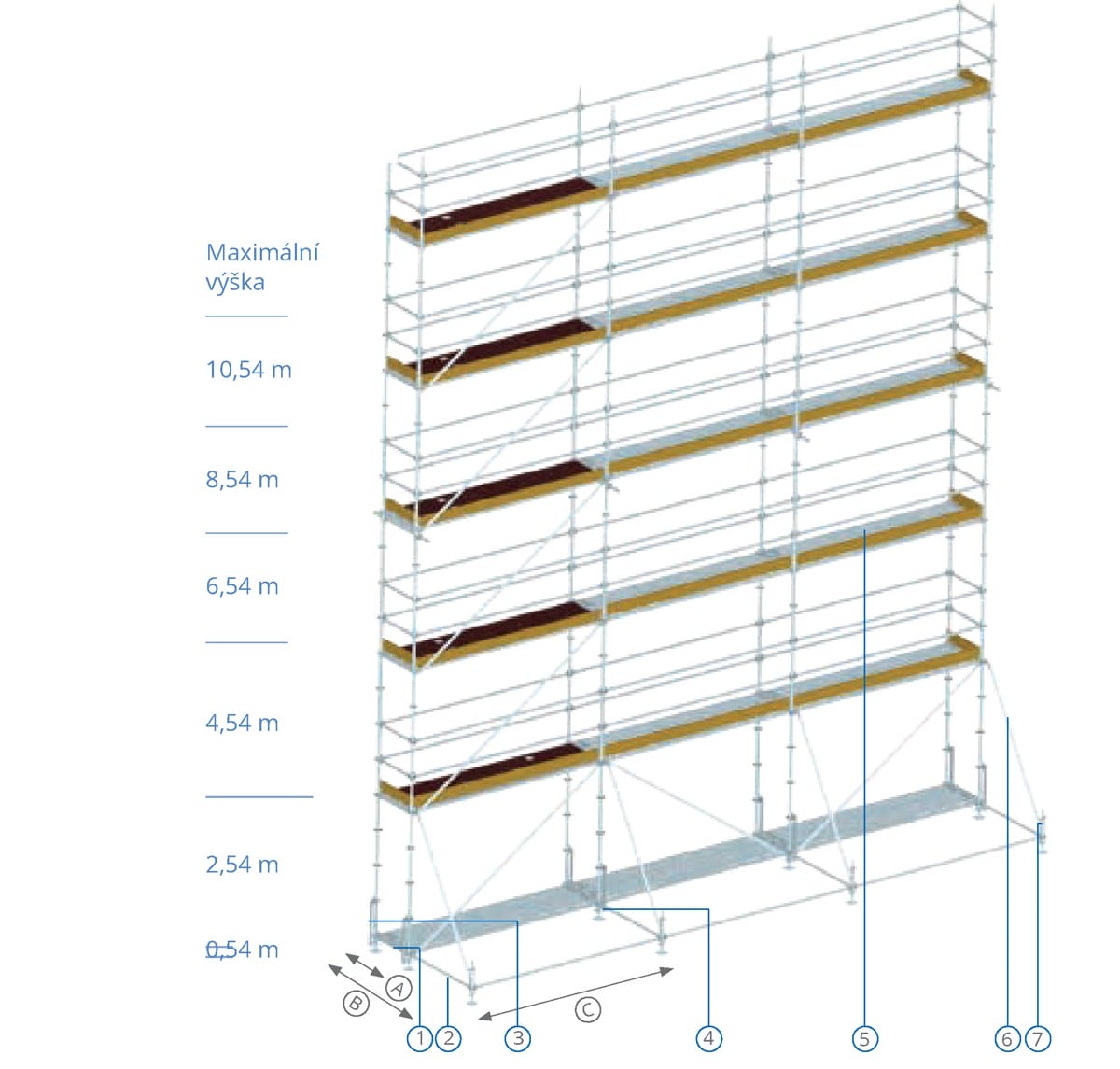

7.1.2 Varianta 2
Výstužné lešenie: Základné systémy variantov 1 a 2 s triedou nosnosti 1–3; ČSN EN 12811-1: 0,75 – 2,00 kN/m².
Nástupná plocha = šírka 2,13 m × zvolená dĺžka poľa; max. výška 10,54 m (pracovná výška 12,54 m). Dĺžka poľa voliteľná: 1,57 m až 3,07 m.
7.1.3 Zdvíhanie výstužného lešenia žeriavom
Zdvíhacie pásy zavesiť na stojky podľa obrázka. Dať pozor, aby boli uchytené pod diskom, na ktorom je zavesená najvyššia podlaha. Použiť pásy potrebnej dĺžky, aby po ich napnutí vznikol uhol 45°–60°. (F = pôsobenie sily podľa osi lešenia.)
Zaťaženie v kg / max. sila F v kN:
| Výška [m] | Varianta 1 (nástupná plocha 1,40 m) | Varianta 2 (nástupná plocha 2,13 m) | ||||
|---|---|---|---|---|---|---|
| 1 pole 3,07 m | 2 polia 6,14 m | 3 polia 9,21 m | 1 pole 3,07 m | 2 polia 6,14 m | 3 polia 9,21 m | |
| 2,22–2,54 | 343 / 3,7 | 618 / 7,2 | 894 / 7,2 | 360 / 3,8 | 643 / 7,2 | 926 / 7,2 |
| 4,22–4,54 | 525 / 5,6 | 944 / 10,7 | 1 364 / 10,7 | 541 / 5,6 | 969 / 10,7 | 1 397 / 10,7 |
| 6,22–6,54 | 707 / 6,5 | 1 271 / 12,4 | 1 835 / 12,4 | 723 / 6,5 | 1 296 / 12,4 | 1 868 / 12,4 |
| 8,22–8,54 | – | – | – | 905 / 7,5 | 1 622 / 14,1 | 2 338 / 14,1 |
| 10,22–10,54 | – | – | – | 1 087 / 8,5 | 1 948 / 15,7 | 2 809 / 15,7 |
7.1.4 Kotvenie výstužného lešenia
Pri variantoch tohto lešenia do 8,22 m výšky je pre dostatočnú stabilitu nutné použiť kotvenie na každej osi lešenia. Nosnosť prostredia, do ktorého sa kotví, je nutné preukázať. Kotví sa teleskopickou rúrkou, ktorá sa pripevní normálnou spojkou pod diskom. Koniec rúrky sa opatrí krytkou, aby rúrka nepoškodila povrch, o ktorý sa opiera.
Tlakové sily v kN:
| Výška [m] | Varianta 1 (nást. plocha 1,40 m) | Varianta 2 (nást. plocha 2,13 m) |
|---|---|---|
| 2,22–2,54 | bez opory* | bez opory* |
| 4,22–4,54 | bez opory* | bez opory* |
| 6,22–6,54 | bez opory* | bez opory* |
| 8,22–8,54 | nemožno | 0,9 |
| 10,22–10,54 | nemožno | 1,1** |
*) Výstužné lešenie možno pri slabom vetre používať bez opory; pri väčšom zaťažení vetrom treba pridať oporu, príp. znížiť pracovnú úroveň podlahy. **) Platí len pri nízkej rýchlosti vetra; inak znížiť pracovnú úroveň o stupeň.
7.1.5 Montáž výstužného lešenia
① Pomocou položených priečnikov a podélnikov rozmiestniť pätky a vymedziť tak pôdorys lešenia.
② Nosné prvky musia stáť na dostatočne únosnom podklade, aby sily z lešenia mohli byť rozložené do podložia. Na vretená pätok nasadiť výstupné vertikálne prvky a spojiť ich s podélnikmi požadovanej dĺžky. Od najvyššieho bodu podložia začať pomocou matíc na vretenách pätok vyrovnanie.
③ Pred zatiahnutím klinov do štrbín zaistiť pomocou vodováhy rovinu. Skontrolovať pravouhlosť. Po zatiahnutí klinov je vytvorený pôdorys lešenia, takže ďalšia montáž pokračuje bez podstatných vyrovnávaní.

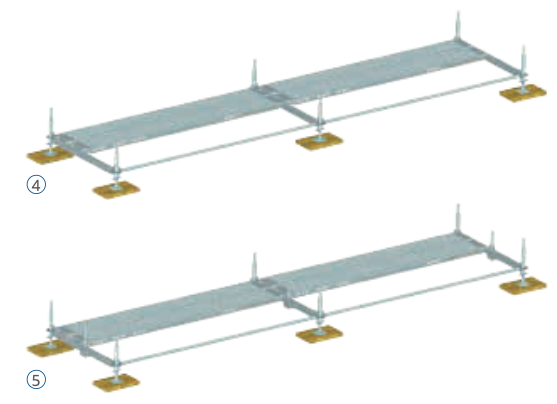

④ Do U-priečnika zavesiť oceľovú podlahu, do každého poľa 2 kusy. Tie doraziť v smere k obsluhovanej stene.
⑤ Z rúrkových spojok pre dvojitý U-priečnik odstrániť odklápacie krytky a na každý U-priečnik nasadiť rúrkovú spojku. Krytky potom znova nasadiť.
⑥ Ďalej namontovať na každý U-priečnik poistky podláh.
⑦ Na základné stĺpiky na vnútornej strane lešenia nasadiť 3 m stojky a vo výške 2 m ich spojiť podélnikmi.

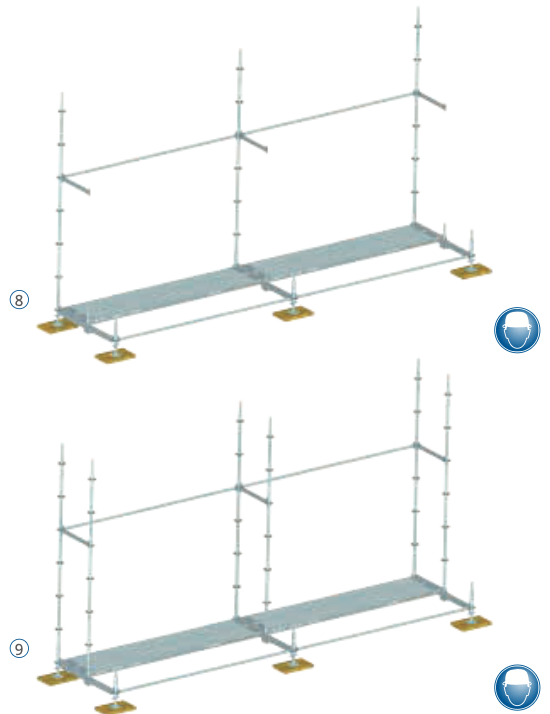

⑧ Vo výške 2 m pod uhlom 90° namontovať U-priečniky 0,73 m.
⑨ Potom namontovať stojky 3 m a hneď ich spojiť s U-priečnikmi 0,73 m.

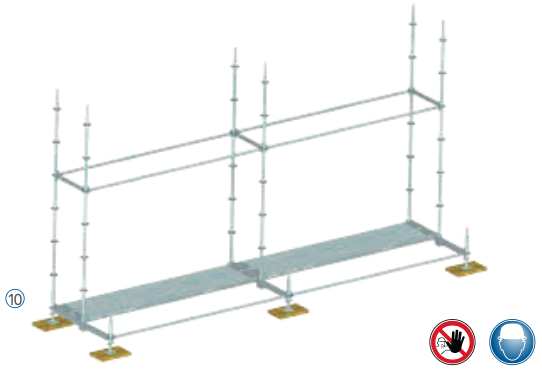

⑩ Potom vo 2 m výške spojiť jednotlivé stojky pomocou podélnikov.

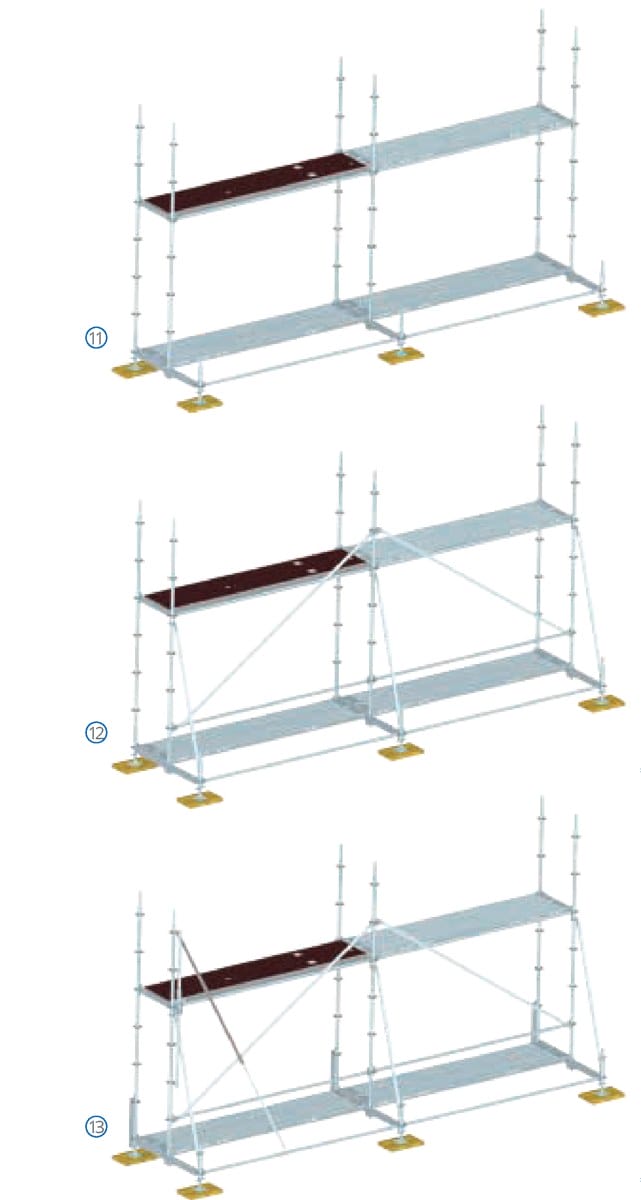

⑪ Do U-priečnika v úrovni 2 m sa najprv zavesí podlaha s prielezom a rebríkom. Je dôležité, aby prielez bol orientovaný smerom k stredu lešenia. Do ďalších polí sa zavesia oceľové podlahy.
⑫ V ďalšom kroku sa namontujú vertikálne diagonály. V priečnom smere sa potom montujú modulové vzpery. Na vnútorné stĺpiky sa namontujú držiaky staviteľných pätok; spojenie medzi stojkou a rúrkovou spojkou je vymedzené západkou. Vyčnievajúca časť pätky so závitmi sa potom zaistí ďalšou maticou.

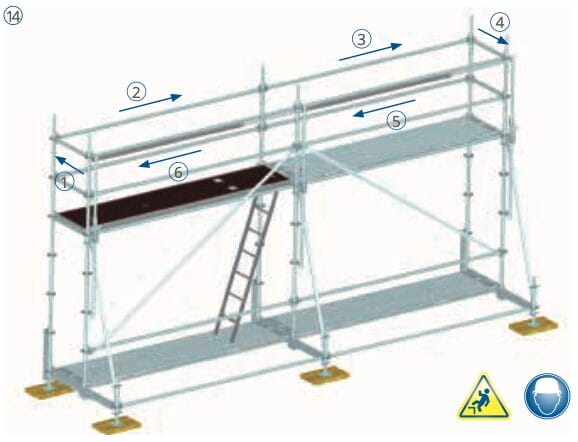

⑬ Pred vstupom na prvú etáž treba na celej dĺžke lešenia nainštalovať pomocné zábradlie.
⑭ Po vstupe na prvú etáž uzavrieť poklop prielezu. Teraz sa zabudujú zostávajúce súčasti pomocného zábradlia.
⑮ Poistky podláh sa v tejto úrovni montujú na U-priečnik.
⑯ Potom nasleduje montáž okopových zarážok (pozri str. 12).
⑰ Ak sa má lešenie ďalej zvyšovať, potom sa na stojky nasadia 2 m stojky, ktoré sa musia hneď zaistiť poistkami. Potom sa namontujú podélniky a priečniky. Vo výške 2 m sa namontuje U-priečnik.
⑱ V ďalšom kroku sa montuje podlaha s prielezom a rebríkom. Dbať, aby sa prielez v jednotlivých podlažiach montoval striedavo. Potom sa do ostatných polí nainštalujú oceľové podlahy. Nasleduje montáž diagonály v pozdĺžnom smere; tá je orientovaná rovnako ako diagonála v nižšom podlaží.

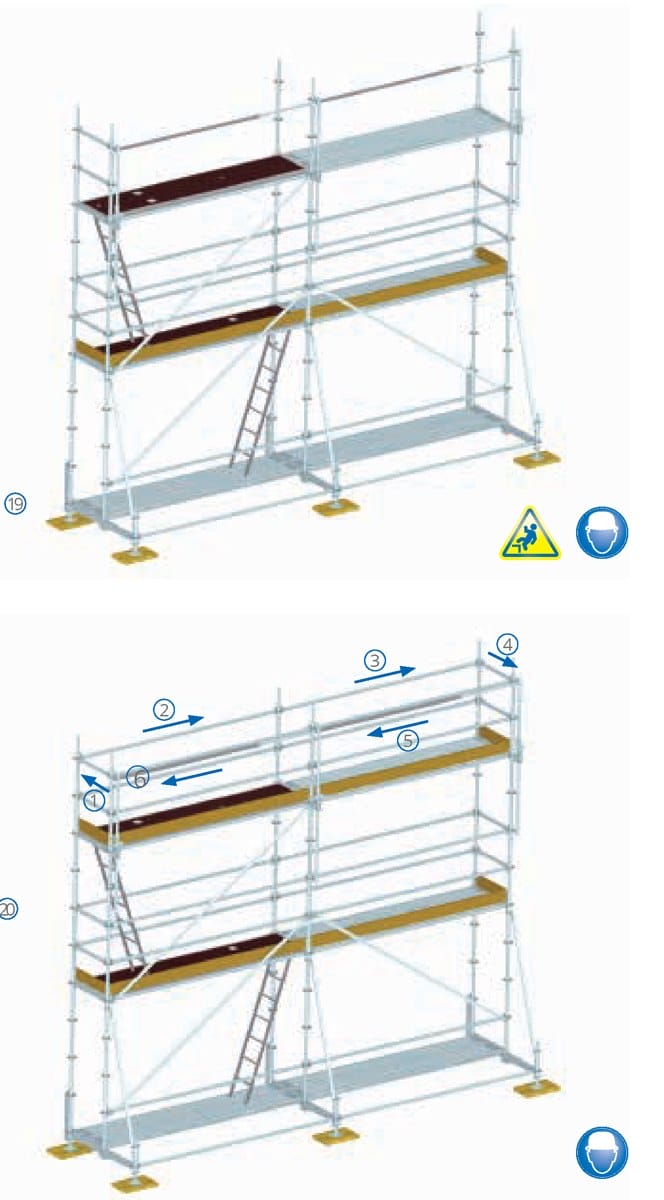

⑲ Pred vstupom na vyššiu etáž musí byť namontované pomocné zábradlie (str. 10/11). Z rebríka prielezu sa pred vstupom na etáž namontujú U-priečniky 0,73 m.
⑳ Po výstupe na etáž zatvoriť poklop prielezu. Teraz sa namontujú zostávajúce podélniky a priečniky (poradie pozri obr. na str. 20). Poistky podláh sa v tejto etáži montujú na U-priečniky. Nakoniec sa namontujú okopové zarážky (pozri str. 12).
㉑ Až potom možno demontovať pomocné zábradlie. Po dosiahnutí výšky lešenia, keď je nutné zakotviť, kotvenie okamžite vykonať (pozri str. 27).
7.1.6 Demontáž lešenia
Postup pri demontáži tohto lešenia je opačný než jeho montáž. Demontované súčasti sa ihneď dopravujú na zem. Materiál sa nesmie zhadzovať.
Pred začiatkom demontáže sa musí na najvyššiu etáž namontovať pomocné lešenie.
7.2 Schodiskové veže
7.2.1 Varianta 1: Rovnako orientované schodiskové ramená
Schodiskové veže: Plocha pôdorysu veže je 2,57 – 3,07 m × 1,40 m. Tieto veže sa používajú ako schodiská na stavbách. Nosnosť triedy 3 podľa ČSN EN 12811-1, t. j. 2 kN/m², a podľa tejto normy zodpovedá schodom triedy „A“. Schody v jednotlivých podlažiach o výške 2 m sú rovnako orientované. Podesta je z oceľových podláh.

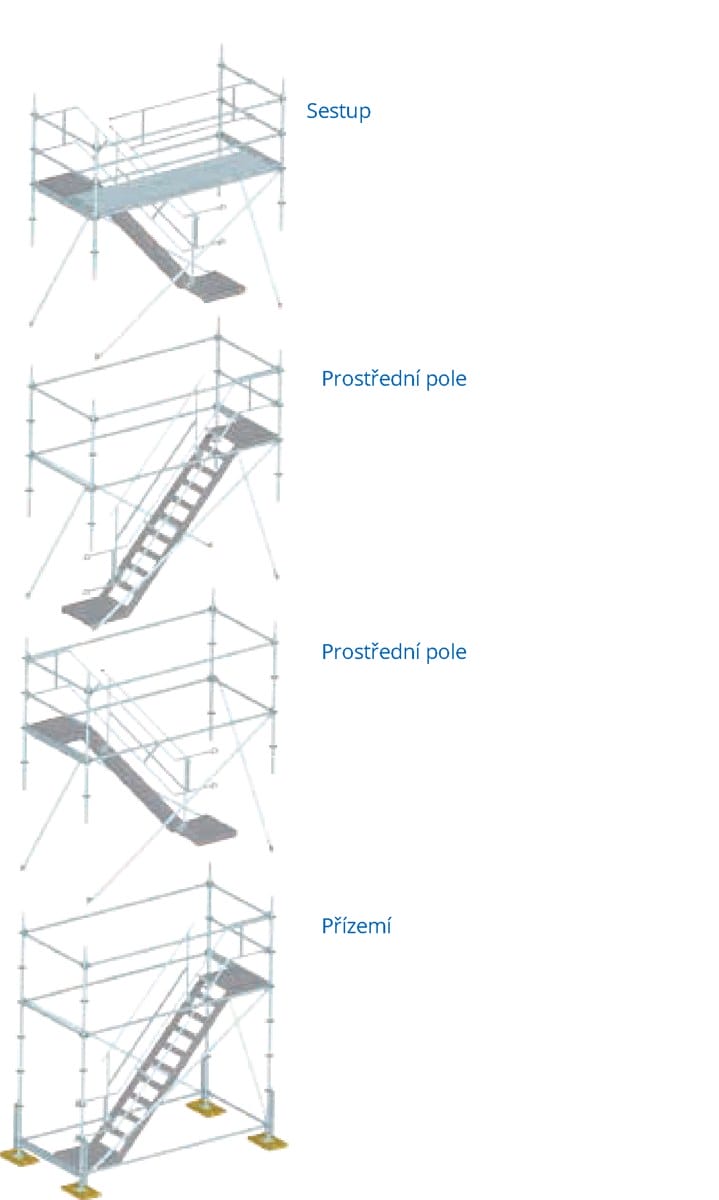

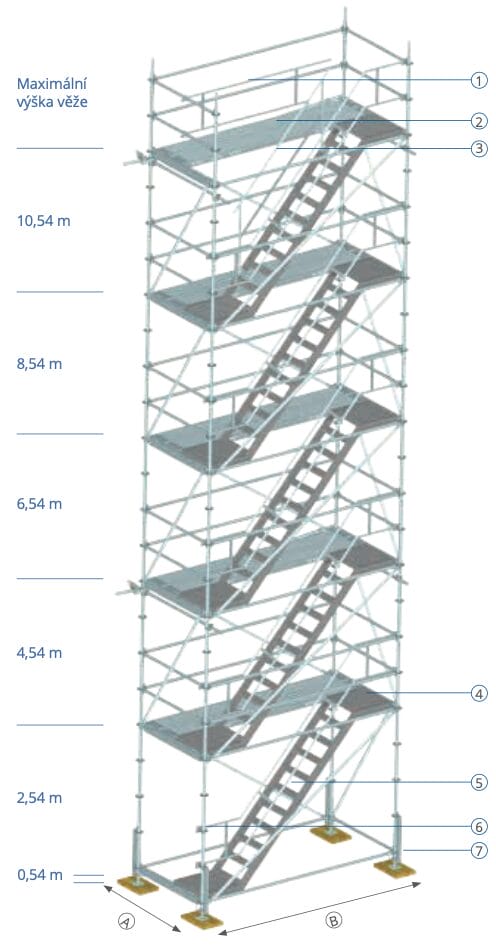

7.2.2 Varianta 2: Striedavo orientované schodiskové ramená
Schodiskové veže: Plocha pôdorysu veže je 2,57 – 3,07 m × 1,40 m. Tieto veže sa používajú ako schodiská na stavbách. Nosnosť triedy 3 podľa ČSN EN 12811-1, t. j. 2 kN/m², zodpovedá schodom triedy „A“. Pri tejto variante sú schodiskové ramená v jednotlivých podlažiach striedavo orientované. Podesta je z oceľových podláh.
7.2.3 Zdvíhanie schodiskovej veže žeriavom
Zdvíhacie pásy zavesiť na stojky podľa obrázka. Dať pozor, aby boli uchytené pod diskom, na ktorom je zavesená najvyššia podlaha. Použiť pásy potrebnej dĺžky, aby po ich napnutí vznikol uhol menší než 60°. Prípadne použiť ešte reťazové zavesovacie zariadenie. (F = pôsobenie podpernej sily.)
Zaťaženie v kg pri šírke veže 1,40 m / max. podperná sila F v kN (každý bod na pätke):
| Výška [m] | Schodisko na rovnakej strane (3,07 m) | Schodisko striedavé (3,07 m) |
|---|---|---|
| 2,22–2,54 | 371 / 2,8 | 280 / 3,5 |
| 4,22–4,54 | 656 / 5,4 | 564 / 5,2 |
| 6,22–6,54 | 918 / 8,0 | 758 / 6,7 |
| 8,22–8,54 | 1 179 / 10,5 | 952 / 8,0 |
| 10,22–10,54 | 1 441 / 11,2 | 1 146 / 9,5 |

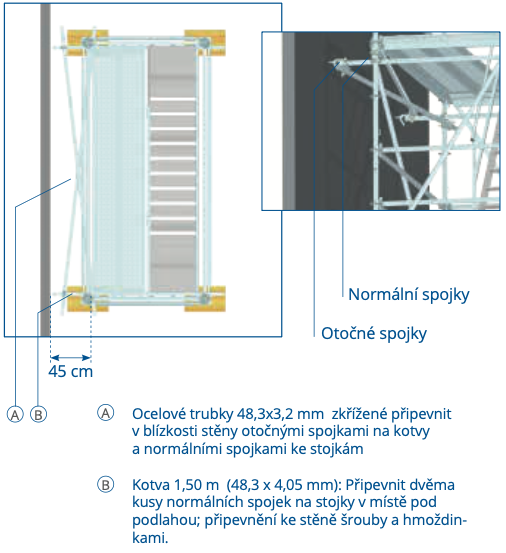

7.2.4 Kotvenie schodiskovej veže
Schodiskové veže sa musia zakotviť. Kotvenie sa vykonáva rúrkovými kotvami a na základni skrutkou D + 12 mm; namiesto skrutiek možno použiť rovnocenný alebo lepší prostriedok. Treba preukázať, že základňa pre kotvenie má požadovanú únosnosť zodpovedajúcu predpokladaným silám.
Kotvenie sa vykoná pod úrovňou podlahy 4,25 m a 10,25 m. V prípade, že horná podlaha je vo výške 8,25 m, zakotví sa tu. Ak je najvyššia podlaha vo výške 6,25 m, potom sa zakotví len pod úrovňou 4,25 m.
① Otočné rúrky 48,3×3,2 mm – pripevnia sa k stene otočným spojom na zvislý prvok a normálnym spojom k stojke. ② Kotva 1,50 m 48,3×4,05 mm – pripevní dvoma kusmi normálnych spojok a k stene skrutkami a hmoždinkami.
7.2.5 Montáž veže so striedavo orientovanými schodiskovými ramenami

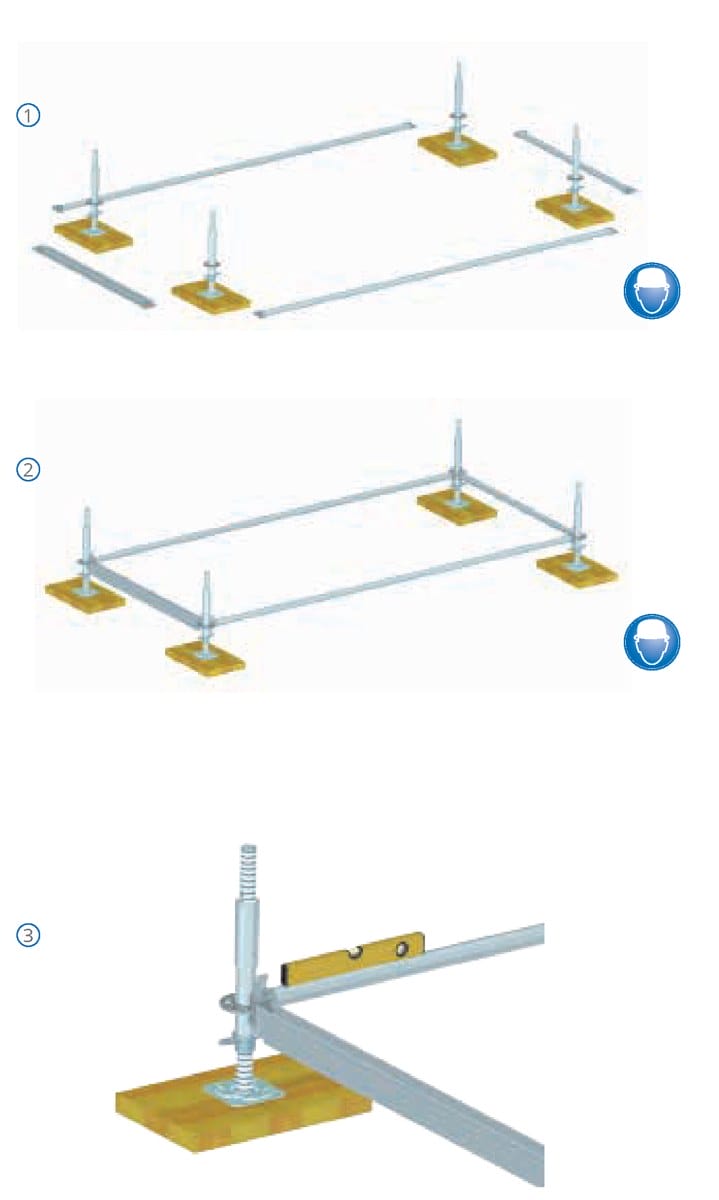

① Pomocou položených priečnikov a podélnikov rozmiestniť pätky a vymedziť tak pôdorys lešenia.
② Nosné prvky musia stáť na dostatočne únosnom podklade, aby sily z lešenia mohli byť rozložené do podložia. Na vretená pätok nasadiť výstupné vertikálne prvky a spojiť ich s podélnikmi požadovanej dĺžky. Od najvyššieho bodu podložia začať pomocou matíc na vretenách pätok vyrovnanie.
③ Pred zatiahnutím klinov do štrbín zaistiť pomocou vodováhy rovinu. Skontrolovať pravouhlosť. Po zatiahnutí klinov je vytvorený pôdorys lešenia, takže ďalšia montáž pokračuje bez podstatných vyrovnávaní.
④ Nasadiť 3,0 m stojky na základné stĺpiky a spojiť ich vo výške 2 m U-priečnikom, rúrkovým priečnikom a podélnikmi. Dbať na to, aby U-priečnik a rúrkový priečnik 1,4 m boli montované striedavo. Aby bolo možné vežu premiestniť žeriavom, je nutné všetky stojky zaistiť poistkami na vretenách pätok. (1 rúrkový priečnik · 2 U-priečnik)
⑤ V ďalšom kroku sa namontuje prvé schodiskové rameno a, ako plynie z obrázka, aj vertikálne diagonály. Z horných stupňov schodov sa potom namontujú ako ochrana 2 rúrkové priečniky 1,40 m. Na U-priečnik na dolnej podeste schodov sa potom namontujú poistky podláh.
⑥ Potom sa namontuje na stojku v dolnej časti schodov zábradlie (pozri obr.). Pred výstupom do 1. poschodia sa proti hornej podeste namontuje pracovná podlaha 1,40 m s rúrkovým zavesením.
⑦ Ďalej sa na pracovnú podlahu položia 2 oceľové podlahy zodpovedajúce dĺžke veže, ktoré sa na druhej strane zavesia do U-priečnika vedľa podesty schodiskového ramena. Vonkajšia strana podlažia sa v pozdĺžnom smere zaistí pomocným zábradlím (pozri str. 10/11). Pár stupňov nad hornou podestou sa vo výške 2 m spojí U-priečnikom alebo rúrkovým priečnikom (podľa plánovanej výšky veže).
⑧ Tento priečnik slúži ako pripevňovací bod pre ďalšie práce. Od tejto výšky sa smie pracovať len s OOP a systémom pre bezpečnosť práce vo výškach (použitie OOP pozri str. 9). Ak je potreba, premiestni sa pripevňovací bod a použije sa ďalší vhodný prostriedok osobnej ochrany.
⑨ Potom sa na tejto úrovni zavesia do otvorov v diskoch vo výške 1 m podélniky 3,07 m a priečniky 1,40 m ako zábradlie. Až potom sa vstúpi. Nasadia sa 2 m stojky, ktoré sa musia hneď zaistiť poistkami (FALLSTECKER). Vo výške 2 m sa potom spoja rúrkovými podélnikmi a U-priečnikmi (U-priečniky potom len vtedy, keď veža bude mať ďalšie podlažie).
⑩ Po zabudovaní diagonál a vnútorného zábradlia na spodných schodoch sa odmontuje podlážka 1,40 m, zabudovaná ako pomocný prvok pri montáži podlažia. Použije sa pri montáži schodov do ďalšieho podlažia. Od tohto miesta musí byť montážnik istený ochrannými prostriedkami proti pádu; OOP sa zachytí na podélniku vo výške hlavy. Montáž musia vykonávať dve osoby.
⑪ Hneď ako sú namontované ďalšie schody, presunie sa pomocné zábradlie do ďalšieho podlažia, premiestnia sa podlahy a namontuje sa montážna plocha (1 podlaha 3,07 m a jedna 1,40 m) v ďalšom podlaží. Na U-priečnik na konci schodov do 1. podlažia sa potom zasunú poistky podlahy. Pri týchto prácach musia byť montážnici chránení OOP proti pádu.
⑫ Po namontovaní ďalšieho rúrkového priečnika 1,40 m sa namontuje zábradlie na schodoch. Ak nebola dosiahnutá konečná výška veže, ďalšia montáž pokračuje spôsobom opísaným v predchádzajúcom.
⑬ Ak bola dosiahnutá konečná výška veže, ako podesta sa potom zavesí oceľová podlaha a ďalej podélnik, ktorý slúži ako zábradlie. Zachytnými bodmi pre OOP je najprv podélnik vo výške a neskôr podélnik (zábradlie). Ak by nastala potreba istenia v inak nezaistenom mieste veže, potom by sa musel použiť ďalší vhodný pripájací bod.
⑭ Po nainštalovaní vnútorného zábradlia na posledných schodoch a po namontovaní zábradlia na podeste sa musia na tejto úrovni zasunúť poistky podláh. Teraz môže byť demontované pomocné zábradlie (pokiaľ nezostane na veži do konca jej používania).
7.2.6 Demontáž schodiskovej veže
Postup pri demontáži tohto lešenia je opačný než jeho montáž.
Demontované súčasti sa ihneď dopravujú na zem. Materiál sa nesmie zhadzovať.
Pred začiatkom demontáže sa musí na najvyššiu etáž namontovať pomocné lešenie.
8. Predpisy
Táto kapitola reprodukuje Nariadenie vlády č. 362/2005 Zb., o bližších požiadavkách na bezpečnosť a ochranu zdravia pri práci na pracoviskách s nebezpečenstvom pádu z výšky alebo do hĺbky. Úplné aktuálne znenie je k dispozícii na zakonyprolidi.cz/cs/2005-362.
362/2005 — Nariadenie vlády zo dňa 17. augusta 2005
o bližších požiadavkách na bezpečnosť a ochranu zdravia pri práci na pracoviskách s nebezpečenstvom pádu z výšky alebo do hĺbky
Vláda nariaďuje podľa § 134a ods. 2 a podľa § 134e ods. 2 zákona č. 65/1965 Zb., Zákonník práce, v znení zákona č. 155/2000 Zb.:
§ 1
Toto nariadenie zapracúva príslušné predpisy Európskych spoločenstiev1) a upravuje spôsob organizácie práce a pracovných postupov, ktoré je zamestnávateľ povinný zaistiť pri práci na pracoviskách, na ktorých sú zamestnanci vystavení nebezpečenstvu pádu z výšky alebo pádu do voľnej hĺbky (ďalej len „práca vo výškach a nad voľnou hĺbkou“), a bližšie požiadavky na bezpečnú prevádzku a používanie technických zariadení poskytovaných zamestnancom na prácu vo výškach a nad voľnou hĺbkou.
§ 2
(1) Toto nariadenie sa nevzťahuje na práce vo výškach a nad voľnou hĺbkou vykonávané pri
a) banskej činnosti a pri činnosti vykonávanej banským spôsobom na pracoviskách podliehajúcich vrchnému dozoru podľa osobitného právneho predpisu2),
b) prevádzkovaní námorných plavidiel podľa osobitného právneho predpisu3),
c) vykonávaní záchranných a likvidačných prác zložkami integrovaného záchranného systému4),
d) príprave a výcviku zložiek integrovaného záchranného systému4) na vykonávanie záchranných a likvidačných prác.
(2) Týmto nariadením nie sú dotknuté iné požiadavky na pracovisko a pracovné prostredie stanovené osobitnými právnymi predpismi5).
§ 3
(1) Zamestnávateľ prijíma technické a organizačné opatrenia na zabránenie pádu zamestnancov z výšky alebo do hĺbky, prepadnutiu alebo zošmyknutiu alebo na ich bezpečné zachytenie (ďalej len „ochrana proti pádu“) a zaistí ich vykonávanie
a) na pracoviskách a prístupových komunikáciách nachádzajúcich sa v ľubovoľnej výške nad vodou alebo nad látkami ohrozujúcimi v prípade pádu život alebo zdravie osôb napríklad popálením, poleptaním, akútnou otravou, zadusením,
b) na všetkých ostatných pracoviskách a prístupových komunikáciách, pokiaľ ležia vo výške nad 1,5 m nad okolitou úrovňou, prípadne pokiaľ pod nimi voľná hĺbka presahuje 1,5 m.
(2) Ochranu proti pádu zaisťuje zamestnávateľ prednostne pomocou prostriedkov kolektívnej ochrany, ktorými sú najmä technické konštrukcie, napríklad ochranné zábradlia a ohradenia, poklopy, záchytné lešenia, ohradenia alebo siete a dočasné stavebné konštrukcie, napríklad lešenia alebo pracovné plošiny.
(3) Prostriedky osobnej ochrany, ktorými sú osobné ochranné pracovné prostriedky proti pádu, sa použijú v prípade, keď povaha práce vylučuje použitie prostriedkov kolektívnej ochrany alebo ak nie je použitie prostriedkov kolektívnej ochrany s ohľadom na povahu, predpokladaný rozsah a dobu trvania práce a počet dotknutých zamestnancov účelné alebo s ohľadom na bezpečnosť zamestnanca dostatočné.
(4) Ochranu proti pádu nie je nutné vykonávať
a) na súvislej ploche, ktorej sklon od vodorovnej roviny nepresahuje 10 stupňov, pokiaľ pracovisko, prípadne prístupová komunikácia, sú vymedzené vhodnou ochranou proti pádu, napríklad zábranou6) umiestnenou vo vzdialenosti najmenej 1,5 m od okraja, na ktorom hrozí nebezpečenstvo pádu (ďalej len „voľný okraj“),
b) pozdĺž voľných okrajov otvorov, ktorých pôdorysné rozmery aspoň v jednom smere nepresahujú 0,25 m,
c) pokiaľ úroveň terénu alebo podlahy pracoviska vnútri objektu leží najmenej 0,6 m pod korunou vymurovávanej steny.
(5) Zamestnávateľ zaistí, aby otvory v podlahe a terénne priehlbiny, ktorých pôdorysné rozmery vo všetkých smeroch presahujú 0,25 m, boli bezprostredne po ich vzniku zakryté poklopmi o zodpovedajúcej únosnosti zaistenými proti posunutiu alebo aby voľné okraje otvorov boli zaistené technickým prostriedkom ochrany proti pádu, napríklad zábradlím alebo ohradením. Zaistené proti vypadnutiu osôb nemusia byť otvory v stenách, ktorých dolný okraj je vyššie než 1,1 m nad podlahou, a otvory v stenách o šírke menšej než 0,3 m a výške menšej než 0,75 m.
(6) Zamestnávateľ zaistí, aby na všetkých plochách, ktoré nezaručujú, že sú pri zaťažení osobami vrátane náradia, pracovných pomôcok a materiálu bezpečné proti prelomeniu, prípadne na ktorých toto zaťaženie nie je vhodne rozložené technickou konštrukciou (pracovná, príp. prístupová podlaha a pod.), bolo vykonané zaistenie proti prepadnutiu. Na zvyšovanie miesta práce alebo na výstup nie je dovolené používať nestabilné predmety a predmety určené na iné použitie (vedrá, sudy, stoličky, stoly a pod.).
(7) Práca vo výškach nesmie byť vykonávaná, ak nepriaznivá poveternostná situácia, s ohľadom na použitú ochranu proti pádu, môže ohroziť bezpečnosť a zdravie zamestnancov.
(8) Pri práci vo výškach a nad voľnou hĺbkou vykonávanej osamotene alebo samostatne musí byť zamestnanec oboznámený s pravidlami na dorozumievanie medzi zamestnancami na pracovisku alebo na dorozumievanie s vedúcim zamestnancom. Zamestnanec vykonávajúci prácu uvedenú v prvej vete musí byť poučený o povinnosti prerušiť prácu, pokiaľ v nej nemôže pokračovať bezpečným spôsobom, a o prerušení práce musí bezodkladne informovať vedúceho zamestnanca, prípadne zamestnávateľa.
§ 4
Ďalšie požiadavky na spôsob organizácie práce a pracovných postupov, ktoré je zamestnávateľ povinný zaistiť pri práci vo výškach a nad voľnou hĺbkou, a na bezpečnú prevádzku a používanie technických zariadení poskytovaných zamestnancom na prácu vo výškach a nad voľnou hĺbkou sú stanovené v prílohe k tomuto nariadeniu.
§ 5
Účinnosť: Toto nariadenie nadobúda účinnosť pätnástym dňom odo dňa jeho vyhlásenia.
Predseda vlády: Ing. Paroubek v. r.
Podpredseda vlády a minister práce a sociálnych vecí: Ing. Škromach v. r.
Poznámky:
1) Smernica Európskeho parlamentu a Rady 2001/45/ES zo dňa 27. júna 2001, ktorou sa mení smernica Rady 89/655/EHS o minimálnych požiadavkách na bezpečnosť a ochranu zdravia pri používaní pracovného zariadenia zamestnancami pri práci.
2) Zákon č. 61/1988 Zb., o banskej činnosti, výbušninách a o štátnej banskej správe, v znení neskorších predpisov.
3) Zákon č. 61/2000 Zb., o námornej plavbe. Vyhláška č. 25/2001 Zb., o pravidlách bezpečnosti práce na námornej obchodnej lodi.
4) Napríklad zákon č. 239/2000 Zb., o integrovanom záchrannom systéme a o zmene niektorých zákonov, v znení neskorších predpisov; zákon č. 133/1985 Zb., o požiarnej ochrane, v znení neskorších predpisov; zákon č. 254/2001 Zb., o vodách (vodný zákon), v znení neskorších predpisov.
5) Napríklad nariadenie vlády č. 101/2005 Zb., o podrobnejších požiadavkách na pracovisko a pracovné prostredie; vyhláška č. 137/1998 Zb., o všeobecných technických požiadavkách na výstavbu; nariadenie vlády č. 168/2002 Zb., ktorým sa stanovuje spôsob organizácie práce a pracovných postupov pri prevádzkovaní dopravy dopravnými prostriedkami.
6) § 2 písm. m) vyhlášky č. 324/1990 Zb., o bezpečnosti práce a technických zariadení pri stavebných prácach.
Príloha k nariadeniu vlády č. 362/2005 Zb.
Ďalšie požiadavky na spôsob organizácie práce a pracovných postupov, ktoré je zamestnávateľ povinný zaistiť pri práci vo výškach a nad voľnou hĺbkou, a na bezpečnú prevádzku a používanie technických zariadení poskytovaných zamestnancom na prácu vo výškach a nad voľnou hĺbkou.
I. Zaistenie proti pádu technickou konštrukciou
1. Spôsob zaistenia a rozmery technických konštrukcií (ďalej len „konštrukcie“) musia zodpovedať povahe vykonávaných prác, predpokladanému namáhaniu a musia umožňovať bezpečný prechod. Výber vhodných prístupov na pracovisko vo výške musí zodpovedať početnosti použitia, požadovanej výške miesta práce a dobe jej trvania. Zvolené riešenie musí umožňovať evakuáciu v prípade hroziaceho nebezpečenstva. Pohyb na pracovných podlahách a ďalších plochách vo výške a prístupy k nim nesmú vytvárať žiadne ďalšie riziká pádu.
2. V závislosti od spôsobu zaistenia a typu konštrukcie musia byť prijaté zodpovedajúce opatrenia na zníženie rizík spojených s jej používaním. Voľné okraje musia byť zaistené osadením konštrukcie ochrany proti pádu vhodne usporiadanej, dostatočne vysokej a pevnej na zabránenie alebo zachytenie pádu z výšky. Pri použití záchytných konštrukcií treba dbať na zamedzenie úrazov zamestnancov pri ich zachytení. Konštrukcia ochrany proti pádu môže byť prerušená iba v miestach rebríkových alebo schodiskových prístupov.
3. Požiadavky na usporiadanie, montáž, demontáž, zaistenie stability a únosnosti, na používanie a kontrolu konštrukcie sú obsiahnuté v sprievodnej, prípadne prevádzkovej dokumentácii.
4. Zábradlie sa skladá aspoň z hornej tyče (madla) a zarážky pri podlahe (ochrannej lišty) o výške minimálne 0,15 m. Ak je výška podlahy nad okolitou úrovňou väčšia než 2 m, musí byť priestor medzi hornou tyčou (madlom) a zarážkou pri podlahe zaistený proti prepadnutiu osôb osadením jednej alebo viacerých stredných tyčí, prípadne inej vhodnej výplne, s ohľadom na miestne a prevádzkové podmienky. Za dostatočnú sa považuje výška hornej tyče (madla) najmenej 1,1 m nad podlahou, ak osobitné právne predpisy nestanovujú inak.
5. Ak vykonanie určitej pracovnej operácie vyžaduje dočasné odstránenie konštrukcie ochrany proti pádu, musia byť počas vykonávania tejto operácie prijaté účinné náhradné bezpečnostné opatrenia. Práca vo výškach a nad voľnou hĺbkou nesmie byť zahájená, kým nie sú tieto opatrenia vykonané. Bezprostredne po dočasnom prerušení alebo ukončení príslušnej pracovnej operácie sa odstránená konštrukcia ochrany proti pádu opäť osadí.
II. Zaistenie proti pádu osobnými ochrannými pracovnými prostriedkami
1. Zamestnávateľ zaistí, aby zvolené osobné ochranné pracovné prostriedky zodpovedali povahe vykonávanej práce, predpokladaným rizikám a poveternostnej situácii, umožňovali bezpečný pohyb a aby boli pravidelne prehliadané a skúšané v súlade s požiadavkami sprievodnej dokumentácie; pritom smú byť použité iba osobné ochranné pracovné prostriedky, ktoré spĺňajú požiadavky stanovené osobitnými právnymi predpismi.
2. Podľa účelu a spôsobu použitia sa rozlišujú
a) osobné ochranné pracovné prostriedky na pracovné polohovanie a prevenciu proti pádom z výšky (pracovné polohovacie systémy),
b) osobné ochranné pracovné prostriedky proti pádom z výšky (systémy zachytenia pádu).
3. Osobné ochranné pracovné prostriedky sa používajú samostatne alebo v kombinácii prvkov a súčastí systémov a v súlade s návodmi na používanie dodanými výrobcom tak, že je
a) zamestnancovi zamedzený prístup do priestoru, v ktorom hrozí nebezpečenstvo pádu (1,5 m od voľného okraja),
b) zamestnanec udržiavaný v pracovnej polohe tak, že pádu z výšky je úplne zabránené, alebo
c) pád bezpečne zachytený a zachyteného zamestnanca možno bezodkladne a bezpečne vyprostiť, prípadne dopraviť z miesta zachytenia do bezpečného miesta; na zachytenie pádu musí dôjsť v dostatočnej výške nad prekážkou (terénom, podlahou, konštrukciou a pod.), aby sa vylúčilo zranenie zamestnanca.
4. Zamestnanec sa musí pred použitím osobných ochranných pracovných prostriedkov presvedčiť o ich kompletnosti, prevádzkyschopnosti a bezchybnom stave.
5. Vhodný osobný ochranný pracovný prostriedok proti pádu, prípadne pracovný polohovací systém, vrátane kotevných miest, musí byť určený v technologickom postupe. Pokiaľ ide o práce, ktoré spracovanie technologického postupu nevyžadujú, určí vhodný spôsob zaistenia proti pádu, respektíve pracovného polohovania, vrátane miest kotvenia, odborne spôsobilá osoba poverená zamestnávateľom. Miesto kotvenia musí byť v smere pádu dostatočne odolné.
6. Prístupy v závese na lane a pracovné polohovacie systémy možno používať len v prípadoch, keď z posúdenia rizík vyplýva, že práca môže byť pri použití týchto prostriedkov vykonaná bezpečne a že použitie iných prostriedkov nie je opodstatnené. S ohľadom na súvisiace riziká, čas potrebný na vykonanie práce a plnenie ergonomických požiadaviek musí byť zamestnanec vybavený vhodným sedákom a popruhmi.
7. Použitie závesu na lane s prostriedkami na pracovné polohovanie je ďalej možné, len pokiaľ
a) systém je tvorený najmenej dvoma nezávislými lanami, pričom jedno slúži ako nosný prostriedok na výstup, zostup a zavesenie v požadovanej polohe (pracovné lano) a druhé ako záložné (zaisťovacie lano),
b) zamestnanec používa zachytávací postroj, ktorý je prostredníctvom pohyblivého zachytávača pádu, ktorý sleduje pohyb zamestnanca, pripojený k zaisťovaciemu lanu,
c) na pohyb po pracovnom lane sa používajú výhradne na to určené prostriedky na výstup a zostup (napr. zlaňovacie prostriedky) a pripojenie k pracovnému lanu zahŕňa samosvorný systém na zabránenie pádu zamestnanca, ktorý stratil kontrolu nad svojimi pohybmi,
d) náradie a ďalšie vybavenie používané pri práci je prichytené k postroju alebo k sedáku zamestnanca alebo iným vhodným spôsobom zaistené,
e) práca je vykonávaná podľa spracovaného technologického postupu a pod dozorom tak, aby zamestnanec konajúci prácu mohol byť v prípade núdze bezodkladne vyprostený.
8. Za výnimočných okolností, keď s ohľadom na posúdenie rizík by použitie druhého lana mohlo spôsobiť, že vykonávanie práce by bolo nebezpečnejšie, možno pripustiť použitie jediného lana, pokiaľ boli urobené náležité opatrenia na zaistenie bezpečnosti a súčasti systému sú výrobcom na takýto spôsob použitia určené.
9. Zamestnávateľ zaistí, aby zamestnanec vykonávajúci práce pri použití osobných ochranných pracovných prostriedkov proti pádu bol pre predpokladané činnosti vyškolený, najmä potom pre vyprosťovacie postupy pri mimoriadnych udalostiach.
III. Používanie rebríkov
1. Rebrík môže byť použitý na prácu vo výške iba v prípadoch, keď použitie iných bezpečnejších prostriedkov nie je s ohľadom na vyhodnotenie rizika opodstatnené a účelné, prípadne keď miestne podmienky, týkajúce sa práce vo výškach, použitie takýchto prostriedkov neumožňujú. Na rebríku môžu byť vykonávané len krátkodobé, fyzicky nenáročné práce pri použití ručného náradia. Práce, pri ktorých sa používa nebezpečných nástrojov alebo náradia ako napríklad prenosných reťazových píl, ručných pneumatických náradí, sa na rebríku nesmú vykonávať.
2. Pri výstupe, zostupe a práci na rebríku musí byť zamestnanec obrátený tvárou k rebríku a v každom okamihu musí mať možnosť bezpečného uchopenia a spoľahlivú oporu.
3. Po rebríku môžu byť vynášané (znášané) len bremená o hmotnosti do 15 kg, pokiaľ osobitné právne predpisy nestanovujú inak.
4. Po rebríku nesmie vystupovať (zostupovať) ani na ňom pracovať súčasne viac než jedna osoba.
5. Rebrík nesmie byť používaný ako prechodový mostík s výnimkou prípadov, keď je na takéto použitie výrobcom určený.
6. Rebríky používané na výstup (zostup) musia svojím horným koncom presahovať výstupnú (nástupnú) plošinu najmenej o 1,1 m, pričom tento presah možno nahradiť pevnými madlami alebo inou pevnou časťou konštrukcie, za ktorú sa vystupujúci (zostupujúci) zamestnanec môže spoľahlivo pridŕžať. Sklon rebríka nesmie byť menší než 2,5:1, za priečkami musí byť voľný priestor aspoň 0,18 m a pri päte rebríka zo strany prístupu musí byť zachovaný voľný priestor aspoň 0,6 m.
7. Rebrík musí byť umiestnený tak, aby bola zaistená jeho stabilita po celú dobu použitia. Prenosný rebrík musí byť postavený na stabilnom, pevnom, dostatočne veľkom, nepohyblivom podklade tak, aby priečky boli vodorovné. Závesný rebrík musí byť upevnený bezpečným spôsobom a s výnimkou povrazových rebríkov zaistený proti posunutiu a rozkývaniu. Povrazový rebrík môže byť používaný iba na výstup a zostup.
8. Pri prenosných rebríkoch musí byť zabránené ich pošmyknutiu zaistením bočníc na hornom alebo dolnom konci použitím protišmykových prípravkov alebo iných opatrení so zodpovedajúcou účinnosťou. Skladacie a výsuvné rebríky musia byť používané tak, aby jednotlivé diely boli zaistené proti vzájomnému pohybu. Pojazdné rebríky musia byť pred zahájením prác a v ich priebehu zaistené proti pohybu. Prenosné drevené rebríky o dĺžke väčšej než 12 m nemožno používať.
9. Na rebríku smie zamestnanec pracovať len v bezpečnej vzdialenosti od jeho horného konca, za ktorú sa pri rebríku opornom považuje vzdialenosť chodidiel najmenej 0,8 m, pri dvojitom rebríku najmenej 0,5 m od jeho horného konca.
10. Pri práci na rebríku musí byť zamestnanec v prípadoch, keď stojí chodidlami vo výške väčšej než 5 m, zaistený proti pádu osobnými ochrannými pracovnými prostriedkami.
11. Zamestnávateľ zaistí vykonávanie prehliadok rebríkov v súlade s návodom na používanie.
12. Chôdza na drevenom dvojitom rebríku (maliarske práce) môže byť vykonávaná zaškolenými zamestnancami, ak sa pohybujú po ploche, kde je vylúčené nebezpečenstvo straty stability rebríka.
IV. Zaistenie proti pádu predmetov a materiálu
1. Materiál, náradie a pracovné pomôcky musia byť uložené, prípadne skladované vo výškach tak, že sú po celú dobu uloženia zaistené proti pádu, zošmyknutiu alebo zhodeniu ako počas práce, tak po jej ukončení.
2. Na upevnenie náradia, uloženie drobného materiálu (klince, skrutky a pod.) musí byť použitá vhodná výstroj alebo na ten účel upravený pracovný odev.
3. Konštrukcie na práce vo výškach nemožno preťažovať; hmotnosť materiálu, pomôcok, náradia, vrátane osôb, nesmie prekročiť nosnosť konštrukcie stanovenú v sprievodnej dokumentácii.
V. Zaistenie pod miestom práce vo výške a v jeho okolí
1. Priestory, nad ktorými sa pracuje, a v ktorých vzhľadom na povahu práce hrozí riziko pádu osôb alebo predmetov (ďalej len „ohrozený priestor“), je nutné vždy bezpečne zaistiť.
2. Na bezpečné zaistenie ohrozených priestorov sa použije najmä
a) vylúčenie prevádzky,
b) konštrukcia ochrany proti pádu osôb a predmetov v úrovni miesta práce vo výške alebo pod miestom práce vo výške,
c) ohradenie ohrozených priestorov dvojtyčovým zábradlím o výške najmenej 1,1 m s tyčami upevnenými na nosných stĺpikoch s dostatočnou stabilitou; pre práce nepresahujúce rozsah jednej pracovnej zmeny postačí vymedziť ohrozený priestor jednotyčovým zábradlím, prípadne zábranou o výške najmenej 1,1 m, alebo
d) dozor ohrozených priestorov na to určeným zamestnancom po celú dobu ohrozenia.
3. Ohrozený priestor musí mať šírku od voľného okraja pracoviska najmenej
a) 1,5 m pri práci vo výške od 3 m do 10 m,
b) 2 m pri práci vo výške nad 10 m do 20 m,
c) 2,5 m pri práci vo výške nad 20 m do 30 m,
d) 1/10 výšky objektu pri práci vo výške nad 30 m.
Šírka ohrozeného priestoru sa vytyčuje od päty zvislice, ktorá prechádza vonkajšou hranou voľného okraja pracoviska vo výške.
4. Pri práci na plochách so sklonom väčším než 25 stupňov od vodorovnej roviny sa šírka ohrozeného priestoru podľa bodu 3 zväčšuje o 0,5 m. Obdobne sa zväčšuje táto šírka tam, kde sa pod miestom práce vo výške nachádza verejná pozemná komunikácia, železničná dráha a pod.
5. Práce nad sebou možno vykonávať iba výnimočne, ak nemožno zaistiť vykonanie prác inak. Technologický postup musí obsahovať spôsob zaistenia bezpečnosti zamestnancov na nižšie položenom pracovisku.
VI. Práca na streche
1. Zamestnancov vykonávajúcich prácu na streche je nutné chrániť proti
a) pádu zo strešných plášťov na voľných okrajoch,
b) zošmyknutiu z plochy strechy pri jej sklone nad 25 stupňov,
c) prepadnutiu strešnou konštrukciou.
2. Ochranu proti pádu zo strechy nielen po obvode, ale aj do svetlíkov, technologických a iných otvorov zamestnávateľ zaisťuje použitím ochrannej, prípadne záchytnej konštrukcie alebo použitím osobných ochranných pracovných prostriedkov proti pádu.
3. Zaistenie proti zošmyknutiu zamestnávateľ zaisťuje použitím rebríkov upevnených v mieste práce a potrebných komunikácií, prípadne použitím ochrannej konštrukcie alebo osobných ochranných pracovných prostriedkov proti pádu. Pri strechách so sklonom nad 45 stupňov od vodorovnej roviny je nutné použiť popri rebríkoch ešte osobné ochranné pracovné prostriedky proti pádu.
4. Zaistenie proti prepadnutiu sa vykonáva na všetkých strešných plášťoch, kde je pôdorysná vzdialenosť medzi latami alebo inými nosnými prvkami strešnej konštrukcie väčšia než 0,25 m a kde nie je zaručené, že jednotlivé strešné prvky sú bezpečné proti prelomeniu zaťažením osobami so zariadením a materiálom.
5. Pri tomto spôsobe zaistenia je nutné dbať na to, aby kotvenie zachytávacieho systému aj jeho jednotlivé súčasti boli schopné zachytiť dynamickú silu vznikajúcu v prípade pádu.
VII. Dočasné stavebné konštrukcie
1. Dočasné stavebné konštrukcie možno použiť len vo vyhotovení, ktoré zodpovedá sprievodnej dokumentácii a návodom na montáž a používanie týchto konštrukcií. Návod na montáž, vrátane potrebných doplňujúcich nákresov a dokumentov, musí byť k dispozícii zamestnancom, ktorí konštrukciu montujú, používajú a demontujú.
2. Pokiaľ pre dočasnú stavebnú konštrukciu nie je dostupná potrebná dokumentácia alebo táto dokumentácia nepokrýva zamýšľané konštrukčné usporiadanie, musí byť odborne spôsobilou osobou vykonaný individuálny výpočet pevnosti a stability okrem prípadov, keď je konštrukcia montovaná v zhode s usporiadaním obsiahnutým v českej technickej norme.
3. V závislosti od zložitosti zvolenej dočasnej stavebnej konštrukcie navrhne odborne spôsobilá osoba konkrétny postup montáže, používania a demontáže.
4. Dočasné stavebné konštrukcie možno považovať za bezpečné vtedy, pokiaľ
a) sú založené na dostatočne únosnom teréne alebo na konštrukcii, ktorej únosnosť je staticky doložená,
b) nosné súčasti sú zaistené proti pošmyknutiu buď pripevnením k základovej ploche, alebo iným spôsobom so zodpovedajúcou účinnosťou, ktorý zaisťuje stabilitu lešenia; pojazdné lešenia sú zaistené vhodnými zariadeniami proti náhodnému pohybu počas práce,
c) sú vyhotovené tak, aby tvorili priestorovo tuhý celok, zaistený proti lokálnemu aj celkovému vybočeniu, posunutiu alebo preklopeniu,
d) sú dostatočne pevné a odolné voči vonkajším silám a nepriaznivým vplyvom; sú schopné preniesť predpokladané zaťaženie a ich funkcia je preukázaná statickým výpočtom alebo iným dokumentom,
e) rozmery, tvar a vybavenie podláh zodpovedajú povahe vykonávaných prác, podlahy umožňujú bezpečný pohyb a výkon práce vo vhodnej pracovnej polohe,
f) podlahy sú osadené takým spôsobom, aby sa ich súčasti pri bežnom použití neposúvali, v podlahách a medzi podlahovými dielcami a zvislou kolektívnou ochranou proti pádu nie sú nebezpečné medzery,
g) pohyblivé konštrukcie sú zabezpečené proti samovoľným pohybom,
h) pracovné plochy na nich sú prístupné po bezpečných komunikáciách (rebríky, schody, rampy alebo výťahy).
Pokiaľ nie sú časti dočasných stavebných konštrukcií pripravené na používanie, napríklad počas montáže, demontáže alebo prestavby, musí byť vstup na tieto časti dočasných stavebných konštrukcií zamedzený vhodnými zábranami a označený bezpečnostnými značkami.
5. Dočasné stavebné konštrukcie možno užívať iba po ich náležitom odovzdaní odborne spôsobilou osobou zodpovednou za ich montáž a prevzatí do užívania osobou zodpovednou za ich užívanie. O odovzdaní a prevzatí vyhotoví odovzdávajúci na základe odbornej prehliadky zápis potvrdzujúci úplnosť a vhodnosť dočasnej stavebnej konštrukcie na určené použitie. Náležitosti zápisu, ktorý je súčasťou dokumentácie, stanoví zhotoviteľ.
6. Dočasné stavebné konštrukcie musia byť podrobované pravidelným odborným prehliadkam spôsobom a v intervaloch stanovených v sprievodnej dokumentácii. Pokiaľ nastali mimoriadne okolnosti, ktoré mohli mať nepriaznivý vplyv na bezpečnosť lešenia (napríklad nepriaznivá poveternostná situácia), musí byť odborná prehliadka vykonaná bezodkladne.
7. Lešenie možno montovať, demontovať alebo podstatným spôsobom prestavovať len v súlade s návodom na montáž a demontáž obsiahnutým v sprievodnej dokumentácii a pod vedením osoby, ktorá je na to odborne spôsobilá. Vykonávať uvedené činnosti môžu iba zamestnanci, ktorí boli vyškolení a ich znalosti a zručnosti boli overené.
8. Rebríky nemožno používať ako podperný alebo nosný prvok podláh lešenia s výnimkou rebríkov, ktoré sú na tento účel výrobcom určené.
9. Na výstup a zostup medzi podlahami lešenia musia byť použité bezpečné komunikácie.
VIII. Zhadzovanie predmetov a materiálu
1. Zhadzovať predmety a materiál na nižšie položené miesta alebo plochy možno len za predpokladu, že
a) miesto dopadu je zabezpečené proti vstupu osôb (ohradením, vylúčením prevádzky, strážením a pod.) a jeho okolie je chránené proti prípadnému odrazu alebo rozstreku zhodeného predmetu alebo materiálu,
b) materiál je zhadzovaný uzavretým zhozom až do miesta uloženia,
c) je vykonané opatrenie, zamedzujúce nadmernej prašnosti, hlučnosti, prípadne vzniku iných nežiaducich účinkov.
2. Nemožno zhadzovať predmety a materiál v prípade, keď nie je možné bezpečne predpokladať miesto dopadu, ako ani predmety a materiál, ktoré by mohli zamestnanca strhnúť z výšky.
IX. Prerušenie práce vo výškach
Pri nepriaznivej poveternostnej situácii je zamestnávateľ povinný zaistiť prerušenie prác. Za nepriaznivú poveternostnú situáciu, ktorá výrazne zvyšuje nebezpečenstvo pádu alebo zošmyknutia, sa pri prácach vo výškach považuje
a) búrka, dážď, sneženie alebo tvorenie námrazy,
b) čerstvý vietor o rýchlosti nad 8 m.s-1 (sila vetra 5 stupňov Bf) pri práci na zavesených pracovných plošinách, pojazdných lešeniach, rebríkoch nad 5 m výšky práce a pri použití závesu na lane pri pracovných polohovacích systémoch; v ostatných prípadoch silný vietor o rýchlosti nad 11 m.s-1 (sila vetra 6 stupňov Bf),
c) dohľadnosť v mieste práce menšia než 30 m,
d) teplota prostredia počas vykonávania prác nižšia než −10 °C.
X. Krátkodobé práce vo výškach
Pri krátkodobých montážnych prácach vo výškach nevyhnutných na osadenie stavebných prvkov sa môžu stavebné prvky osadzovať a vzájomne spájať z konzol, z navarených alebo iným spôsobom upevnených priečok, z profilov vystužujúcich priehradovú konštrukciu alebo podobných nášľapných plôch, pokiaľ zamestnanec vykonávajúci tieto práce použije osobné ochranné pracovné prostriedky proti pádu.
XI. Školenie zamestnancov
Zamestnávateľ poskytuje zamestnancom v dostatočnom rozsahu školenie o bezpečnosti a ochrane zdravia pri práci vo výškach a nad voľnou hĺbkou, najmä pokiaľ ide o práce vo výškach nad 1,5 m, keď zamestnanci nemôžu pracovať z pevných a bezpečných pracovných podláh, keď pracujú na pohyblivých pracovných plošinách, na rebríkoch vo výške nad 5 m a o používaní osobných ochranných pracovných prostriedkov. Pri montáži a demontáži lešenia postupuje zamestnávateľ podľa časti VII bodu 7 vety druhej.
9. Konštrukčné diely
Prehľad konštrukčných prvkov systému Modul Plus II s objednávacími číslami výrobcu (Č. výr.). Hviezdičky (***) v čísle označujú variantu podľa rozmeru.
Konštrukčné a spojovacie prvky
| Diel | Č. výrobku | Rozmery |
|---|---|---|
| Nánožka | 40 00 041 | — |
| Prepojenie priehrad 500 | 83 40 050 | — |
| Zvislá stojka s nalisovanými spojkami | *** | 0,50–4,00 m |
| Zvislá stojka s naskrutkovanými spojkami | *** | 0,50–4,00 m |
| Vretenová pätka | 1151*** | 0,40–0,80 m |
| Poistka pre vretenovú pätku | 41 52 003 | — |
| Vreteno s hlavicou „U“ | 41 59 000 | — |
| U-vodorovný priečnik | 4065*** | 0,45–0,73 m |
| U-vodorovný priečnik zosilnený | 4065*** | 1,04–1,40 m |
| Vodorovný podélnik | 40 60*** | 0,36–4,14 m |
| Zosilnený rúrkový priečnik | 40 61*** | 1,09–1,40 m |
| Spojenie rúrok pre dvojitý U-priečnik | 41 51 002 | — |
| Vertikálna diagonála | 40 *200 40 *250 40 *100 40 *050 |
výška poľa 2,00 m / dĺžka 0,73–3,07 m výška poľa 1,50 m / dĺžka 0,73–3,07 m výška poľa 4,00 m / dĺžka 1,57–3,07 m výška poľa 0,50 m / dĺžka 1,57–3,07 m |
| Horizontálna diagonála | 40 46 073 40 47 073 |
2,75 × 0,73 m 3,07 × 0,73 m |
| Modulová konzola | 4010*** | 0,28–1,09 m |
| Konzola RE | 40 10 009 40 10 013 |
0,39 m 0,73 m |
| Zaistenie konzoly | 40 10 205 | — |
| Priečka vystužujúca k podlážke RE | 4051*** | 0,64–0,96 m |
| Priečka vystužujúca k podlážke U | 4052*** | 0,64–0,96 m |
| Zaistenie podlahy | 4098*** | 0,45–3,07 m |
| Klinová spojka otočná | 41 50 001 | — |
| Klinová spojka pevná | 41 50 000 | — |
| Dištančná spojka pevná | 41 50 002 | — |
| Koliesko 10 kN | 14 12 004 | — |
Nosníky, schody a zábradlie
| Diel | Č. výrobku | Rozmery |
|---|---|---|
| Priehradový nosník so 4 klinovými hlavicami | 40 70*** | 5,14–7,71 m |
| U-priehradový nosník | 40 71*** | 3,07–7,71 m |
| Závesný rúrkový priečnik | 40 61*** | 1,57–3,07 m |
| U-závesný priečnik | 40 65*** | 1,57–3,07 m |
| Schody hliníkové | 12 98*** | 2,57–3,07 m |
| Držiak zábradlia ku schodom | 41 36 300 | — |
| Zábradlie ku schodom (hliník) | 12 99*** | 2,07–3,07 m |
| Zábradlie ku schodom vnútorné (oceľ) | 41 28 200 | — |
| Zábradlie na podeste veže | 41 29 307 | — |
| Dvojité čelné zábradlie modulové | 40 62*** | 0,73–1,09 m |
| Pomocné čelné zábradlie | 14 43 300 | — |
| Pomocné teleskopické zábradlie | 14 43 200 | — |
| Stojka pomocného zábradlia | 40 78 000 | — |
| Auflageriegel RE | 40 50*** | 0,73–3,07 m |
| Kotva | 13 61*** | 0,40–1,50 m |
| Ochranná sieť | 14 22*** | 2,07–3,07 m |
Podlahy
| Diel | Č. výrobku | Rozmery |
|---|---|---|
| Podlaha pertinaxová | 40 62*** | 1,57–4,14 m |
| Podlaha pertinaxová RE | 40 62*** | 1,57–4,14 m |
| Podlaha oceľová 0,32 m | 12 21*** | 0,73–3,07 m |
| Modulová podlaha oceľová RE Plus II | 40 20*** | 0,73–3,07 m |
| Podlaha celohliníková 0,32 m | 12 11*** | 1,09–4,14 m |
| Podlaha celohliníková 0,60 m | 12 12*** | 1,09–3,07 m |
| Podlaha drevená | 12 31*** | 0,73–3,07 m |
| Medzipodlaha oceľová | 12 25*** | 1,57–3,07 m |
| Medzipodlaha oceľová RE | 40 30*** | 1,57–3,07 m |
| Podlaha s výlezom | 12 04*** | 2,57–3,07 m |
| Podlaha s výlezom RE | 41 63*** | 2,57–3,07 m |
| Podlaha s výlezom celohliníková | 12 07*** | 2,57–3,07 m |
| Podlaha s výlezom celohliníková RE | 41 67*** | 2,57–3,07 m |
| Okopová zarážka drevená | 40 95*** | 0,73–4,14 m |
10. Technické detaily
V štandardnom vyhotovení smie byť systém používaný ako pracovné lešenie triedy nosnosti ≤ 3 so systémovou šírkou b = 0,732 m a s dĺžkou poľa l = 3,07 m, popr. v zátažovej triede ≤ 4 so systémovou šírkou b = 1,09 m a s dĺžkou poľa l = 2,57 m (podľa DIN EN 12811-1:2004-03). Podľa DIN 4420-1:2004-03 smie byť systém používaný ako záchytné a strešné záchytné lešenie.
Najvyššia horizontálna rovina lešenia vrátane vretenových pätok nesmie nad povrchom terénu prekročiť výšku 24 m. Systém ako pracovné lešenie je podľa ustanovenia DIN EN 12811-1:2004-03, odd. 6.2.9.2 dimenzovaný pre „otvorenú“ fasádu, pričom podiel otvorenia sa predpokladá 60 % vzhľadom na uzavretú fasádu.
Štandardné vyhotovenie možno bez ďalších dokladov používať vtedy, ak v poliach lešenia nepôsobí väčšie zaťaženie, než sú limity stanovené v DIN EN 12811-1:2004-03, tabuľka 3.
Pre štandardné vyhotovenie systému „ALFIX Modul PLUS II“ sa podľa DIN EN 12810-1:2004-03 používa nasledujúce označenie (pri montáži a demontáži treba rešpektovať všetky technické a bezpečnostné podmienky aj ustanovenia DIN 4420 resp. EN 12811):
Lešenie EN 12810-3D-SW06/307-H2-A-LA
Lešenie EN 12810-4D-SW09/257-H2-A-LA
Namáhateľnosť – lešeňový styčník:
- Ohybový moment My,R,d = ± 104 / ± 101 kNcm
- Vertikálna šmyková sila Vz,R,d = ± 35 / ± 26 kN
- Normálna sila NR,d = ± 36 / ± 31 kN
- Horizontálna šmyková sila Vy,R,d = ± 16 / ± 10 kN
V konkrétnom prípade musí ten, kto lešenie montuje, vykonať analýzu ohrozenia a zaistiť potrebné prevádzkové a bezpečnostné podmienky a minimalizovať nebezpečenstvo pádu. Do úvahy prichádzajú technické ochranné prostriedky, OOP proti pádu a zvláštna inštruktáž.
Firma ALFIX ponúka ako technické ochranné opatrenie dve varianty pomocného zábradlia. Dokumentácia k tomuto zábradliu je dodávaná zvlášť. Ak z bezpečnostnej analýzy vyplynie nutnosť použitia OOP aj technických prostriedkov na ochranu proti pádu, potom je nutné využívať záchytné body modulového lešenia (voľné otvory na disku alebo aj vonkajšie stojky max. 1 m nad úrovňou podlahy).
Stojka modul: povolené zaťaženie stojky (tlak), popr. nosnosť v ťahu pri naskrutkovanom spojovacom prvku
| Vzperná dĺžka [m] | 1,0 | 1,5 | 2,0 | 3,0 | 4,0 | Ťah 2×2 M10 8.8 |
|---|---|---|---|---|---|---|
| Povolené N [kN] | 64,9 | 43,7 | 28,4 | 14,0 | 8,2 | 42,7 |
U-priečnik: povolené šmykové zaťaženie
| Dĺžka [m] | 0,73 | 1,09 | 1,40 | 1,57 | 2,07 | 2,57 | 3,07 |
|---|---|---|---|---|---|---|---|
| Rovnomerne rozdelené zaťaženie q [kN/m] | 17,0 | 17,5 | 10,8 | 12,5 | 9,5 | 6,7 | 5,0 |
| Osamelé bremeno P [kN] | 6,00 | 8,90 | 7,15 | 11,1 | 8,20 | 7,50 | 6,00 |
Rúrkový priečnik: povolená normálna sila (pov. Z = 24 kN)
| Dĺžka poľa [m] | 0,73 | 1,09 | 1,40 | 1,57 | 2,07 | 2,57 | 3,07 |
|---|---|---|---|---|---|---|---|
| Tlaková sila D [kN] | 24,0 | 24,0 | 24,0 | 24,0 | 24,0 | 18,4 | 13,4 |
Vertikálna diagonála: povolená normálna sila (výška poľa 2 m)
| Dĺžka poľa [m] | 0,73 | 1,09 | 1,40 | 1,57 | 2,07 | 2,57 | 3,07 |
|---|---|---|---|---|---|---|---|
| Tlaková sila [kN] | 14,70 | 14,30 | 13,00 | 12,30 | 10,30 | 8,50 | 6,90 |
| Ťažná sila D [kN] | 14,70 | 15,20 | 15,20 | 15,20 | 15,20 | 15,20 | 15,20 |
Povolené zaťaženie zistené pomocou γM = 1,1 a γF = 1,5.
Triedy zaťaženia podláh
| Označenie | Dĺžka poľa l [m] | Povolenie ako záchytné a strešné | Použitie v zátažovej triede |
|---|---|---|---|
| Podlaha oceľová 0,32 m | ≤ 2,07 | povolené | 6 |
| 2,57 | povolené | 5 | |
| 3,07 | povolené | 4 | |
| 4,14 | povolené | 3 | |
| Podlaha drevená 0,32 m | ≤ 1,57 | povolené | 6 |
| 2,07 | povolené | 5 | |
| 2,57 | povolené | 4 | |
| 3,07 | povolené | 3 | |
| Podlaha celohliníková 0,32 m | ≤ 2,07 | povolené | 6 |
| 2,57 | povolené | 5 | |
| 3,07 | povolené | 4 | |
| 4,14 | – | 3 | |
| Podlaha celohliníková 0,60 m | ≤ 2,07 | povolené | 6 |
| 2,57 | povolené | 5 | |
| 3,07 | povolené | 4 | |
| Podlaha s Al-rámom 0,60 m, s vode odolnou preglejkou | ≤ 3,07 | povolené | 3 |
| Podlaha s Al-rámom 0,60 m, s prielezom a rebríkom | ≤ 3,07 | povolené | 3 |
| Celohliníková podlaha 0,60 m, s prielezom a rebríkom | 2,57 | povolené | 4 |
| 3,07 | povolené | 3 | |
| Podlaha s Al-rámom 0,60 m, s prielezom, bez rebríka | ≤ 3,07 | povolené | 3 |
Charakteristické hodnoty horizontálnych diagonál (výťah z povolenia Z-8.22-906)
| Dĺžka poľa [m] | Šírka poľa [m] | NH,R,d [kN] |
|---|---|---|
| 2,07 | 0,73 | 3,03 |
| 2,57 | 0,73 | 3,00 |
| 3,07 | 1,09 | 2,95 |
Priečny prierez vretenových pätok
Hodnoty priečneho prierezu vretien na dôkaz napätia a prepočet deformácií podľa DIN 4425:
| A = AS | 3,52 cm2 |
| I | 4,00 cm4 |
| Wel | 2,68 cm3 |
| Wpl | 1,25 × 2,68 = 3,35 cm3 |
Dopravné zaťaženie lešenia
| Trieda zaťaženia | Rovnomerne rozložená záťaž q1 [kN/m2] | Sústredené 500×500 mm, F1 [kN] | Sústredené 200×200 mm, F1 [kN] | Záťaž na časti plochy q2 [kN/m2] | Faktor časti plochy ap |
|---|---|---|---|---|---|
| 1 | 0,75 | 1,50 | 1,00 | – | – |
| 2 | 1,50 | 1,50 | 1,00 | – | – |
| 3 | 2,00 | 1,50 | 1,00 | – | – |
| 4 | 3,00 | 3,00 | 1,00 | 5,00 | 0,4 |
| 5 | 4,50 | 3,00 | 1,00 | 7,50 | 0,4 |
| 6 | 6,00 | 3,00 | 1,00 | 10,00 | 0,5 |
Triedy svetlých výšok
| Trieda | Medzi úrovňami lešenia h3 | Medzi úrovňou lešenia a priečnikmi / držiakom zábradlia h1a, h1b | h2 |
|---|---|---|---|
| H1 | h3 ≥ 1,90 m | 1,75 m ≤ h1a ≤ 1,90 m 1,75 m ≤ h1b ≤ 1,90 m |
h2 ≥ 1,60 m |
| H2 | h3 ≥ 1,90 m | h1a ≥ 1,90 m h1b ≥ 1,90 m |
h2 ≥ 1,75 m |
Triedy šírok
| Trieda šírky | w [m] |
|---|---|
| W06 | 0,6 ≤ w ≤ 0,9 |
| W09 | 0,9 ≤ w ≤ 1,2 |
| W12 | 1,2 ≤ w ≤ 1,5 |
| W15 | 1,5 ≤ w ≤ 1,8 |
| W18 | 1,8 ≤ w ≤ 2,1 |
| W21 | 2,1 ≤ w ≤ 2,4 |
| W24 | 2,4 ≤ w |
Označenie systémov lešenia podľa EN 12810-1 (príklad)
Lešenie EN 12810 – 4D – SW09/257 – H2 – A – LA
| Lešenie EN 12810 | Rámové (systémové) lešenie podľa DIN EN 12810-1 |
| 4 | Trieda zaťaženia (pozri tabuľka 3 DIN EN 12811-1) |
| D | Pádové skúšky na plochu podlahy (D = merané s pádovou skúškou, N = bez) |
| SW09/257 | Trieda šírky (pozri tab. DIN EN 12811-1) — tu 0,90–1,20 m / dĺžka poľa 2,57 m |
| H2 | Trieda podchodnej výšky (pozri tab. 2 DIN EN 12811-1) |
| A | Bez vystrojenia (A = bez vystrojenia, B = s vystrojením) |
| LA | S rebríkom (LA = rebrík, ST = schody, LS = oboje) |
Svetlé výšky a šírky podlažia lešenia
- b – voľná šírka prechodu, musí byť najmenej 500 mm a (c − 250 mm)
- c – svetlá vzdialenosť medzi stojkami
- h1a, h1b – svetlá výška medzi podlahami a priečnikmi alebo držiakmi zábradlia
- h2 – svetlá výška ramien
- h3 – svetlá výška medzi povrchmi podláh
- p – svetlá šírka v oblasti hlavy, musí byť najmenej 300 mm a (c − 450 mm)
- w – pracovná šírka podláh
Kontakty ALFIX
Sídlo Bratislava
- Pobrežná 2
- Bratislava – Petržalka
- 851 01
- Zobraziť na mape
- Detail prevádzkarne
Otváracie hodiny
- Po – Pi:
- alfix@alfix.sk
Predaj lešenia
Prenájom lešenia
